今天给大家分享如何用C4D自带的布料做出蹦床的效果。

文章转载来自公众号野鹿志 公众号ID：yeluzhi666 作者：马鹿野郎

然后再用Syflex制作，这次我们就不碰撞小球了，碰撞流体颗粒吧！

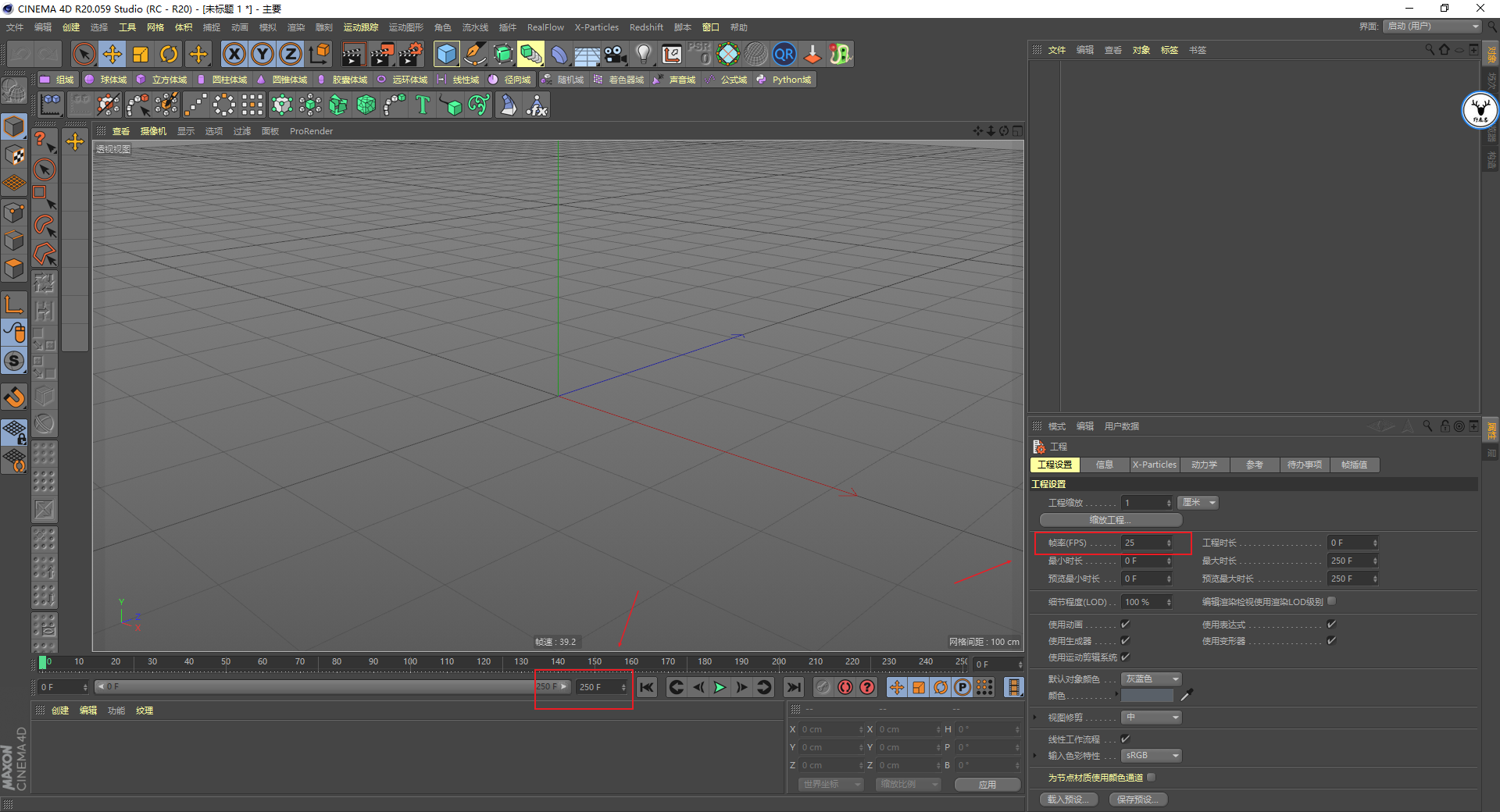

打开C4D，先设置帧速率25，还是一样做10秒动画吧：



新建一个平面，分段可以稍微少一点：



将平面C掉以后鼠标右键添加布料标签：



选中平面四个角上的点设置为选集：

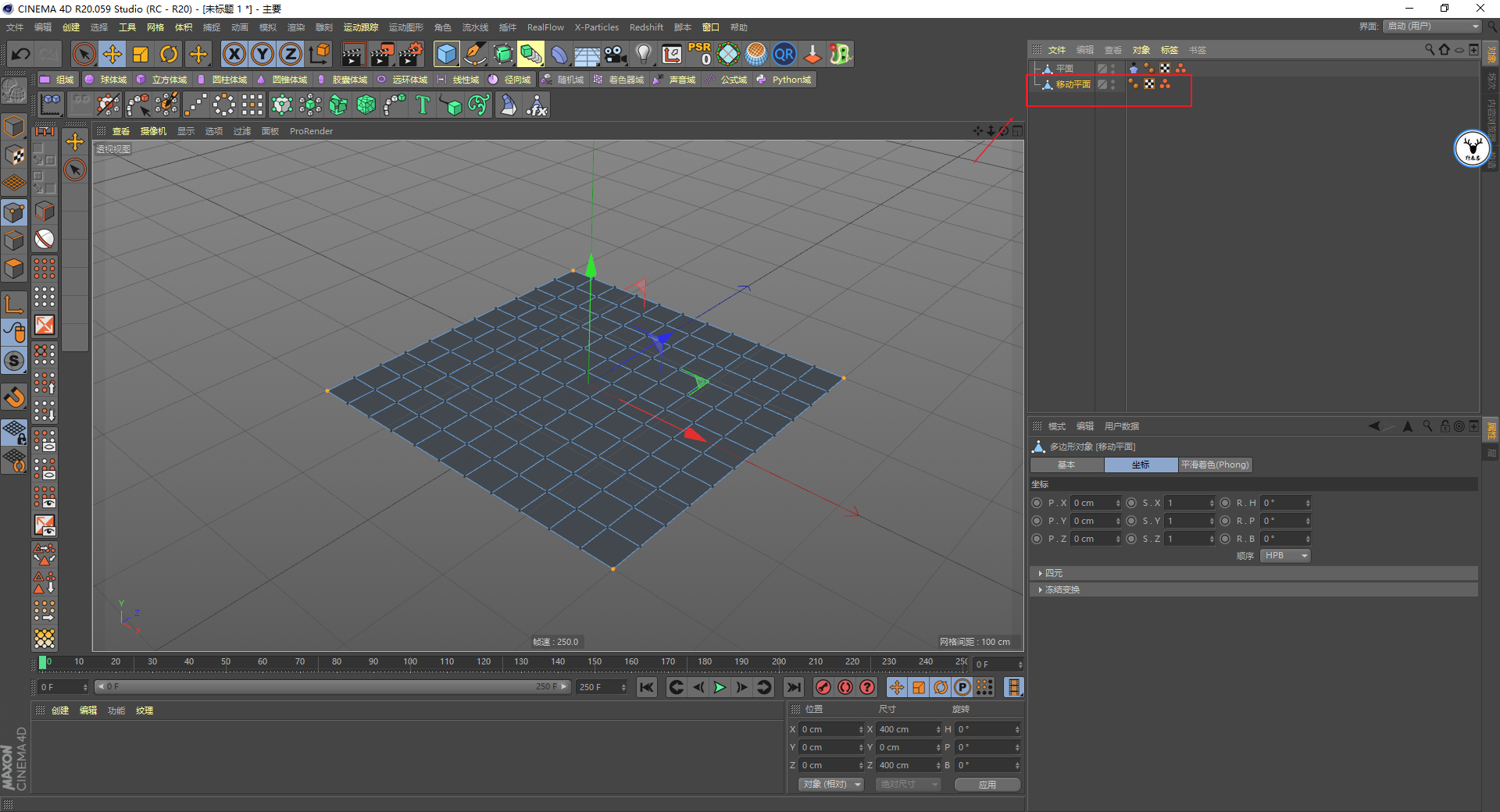

将平面复制一份用于控制位置的移动，记得要把布料标签删掉哦，不然平面是无法移动的：

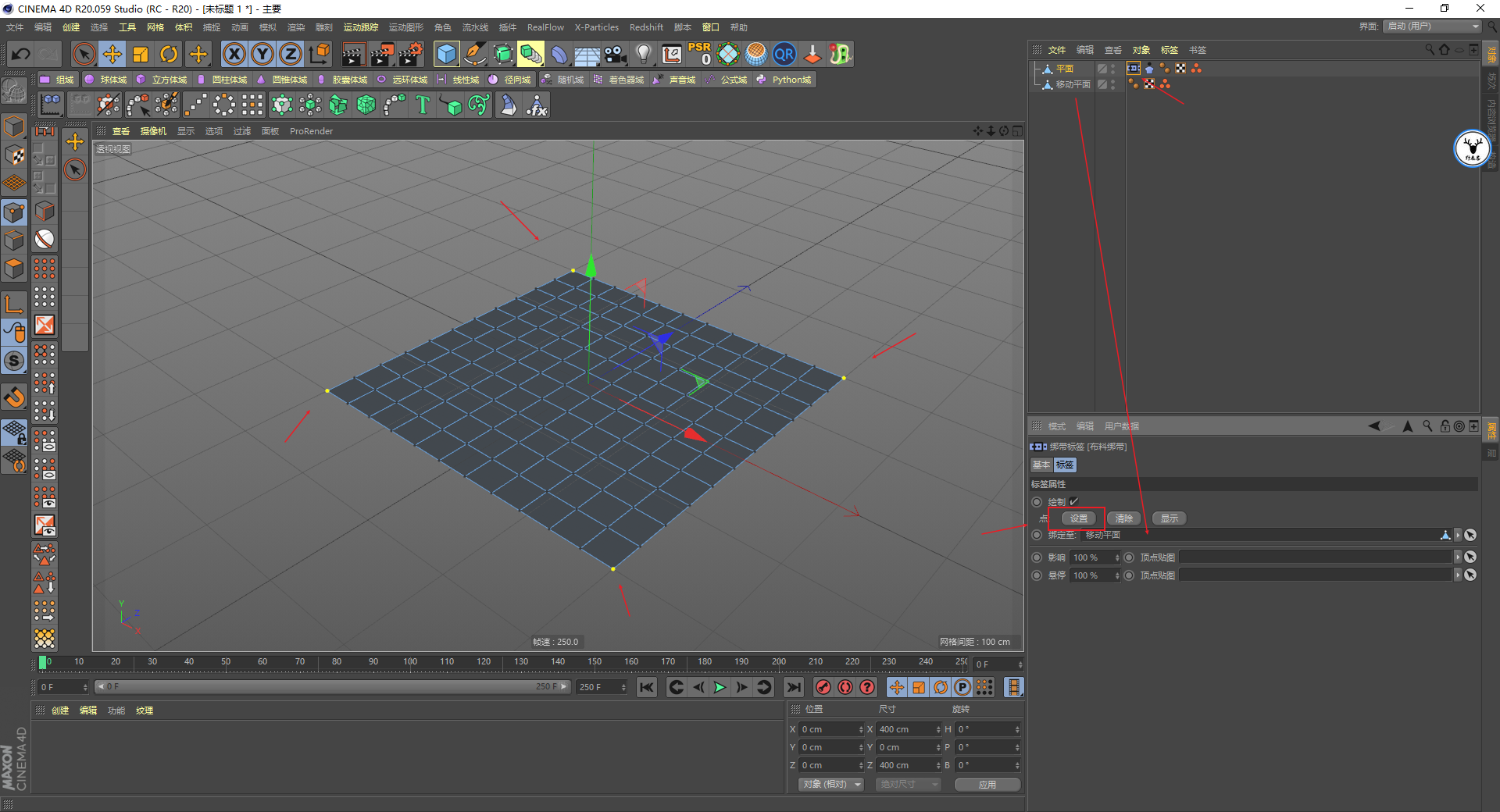

给平面鼠标右键添加布料绑带，把移动平面拖进去，点击设置，可以看见四个点都变成黄色了：

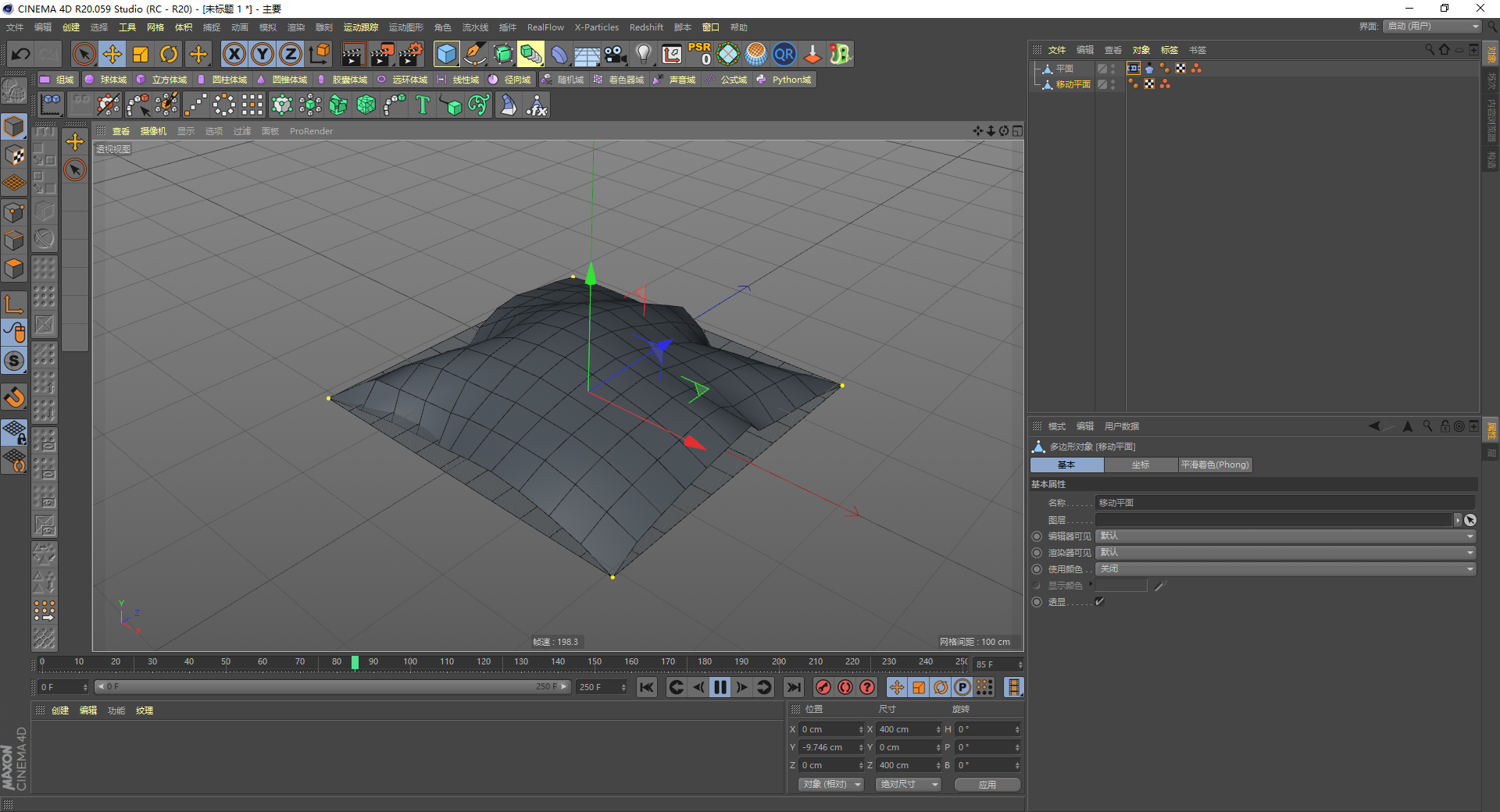

这样就可以直接通过控制移动平面的位置来影响布料的位移了：



想要布料和刚体产生交互也是可以的，例如我这里克隆了一些小球，然后添加随机效果器随机小球的位置和大小，由于这个只是简单演示，详细操作我就不赘述了：

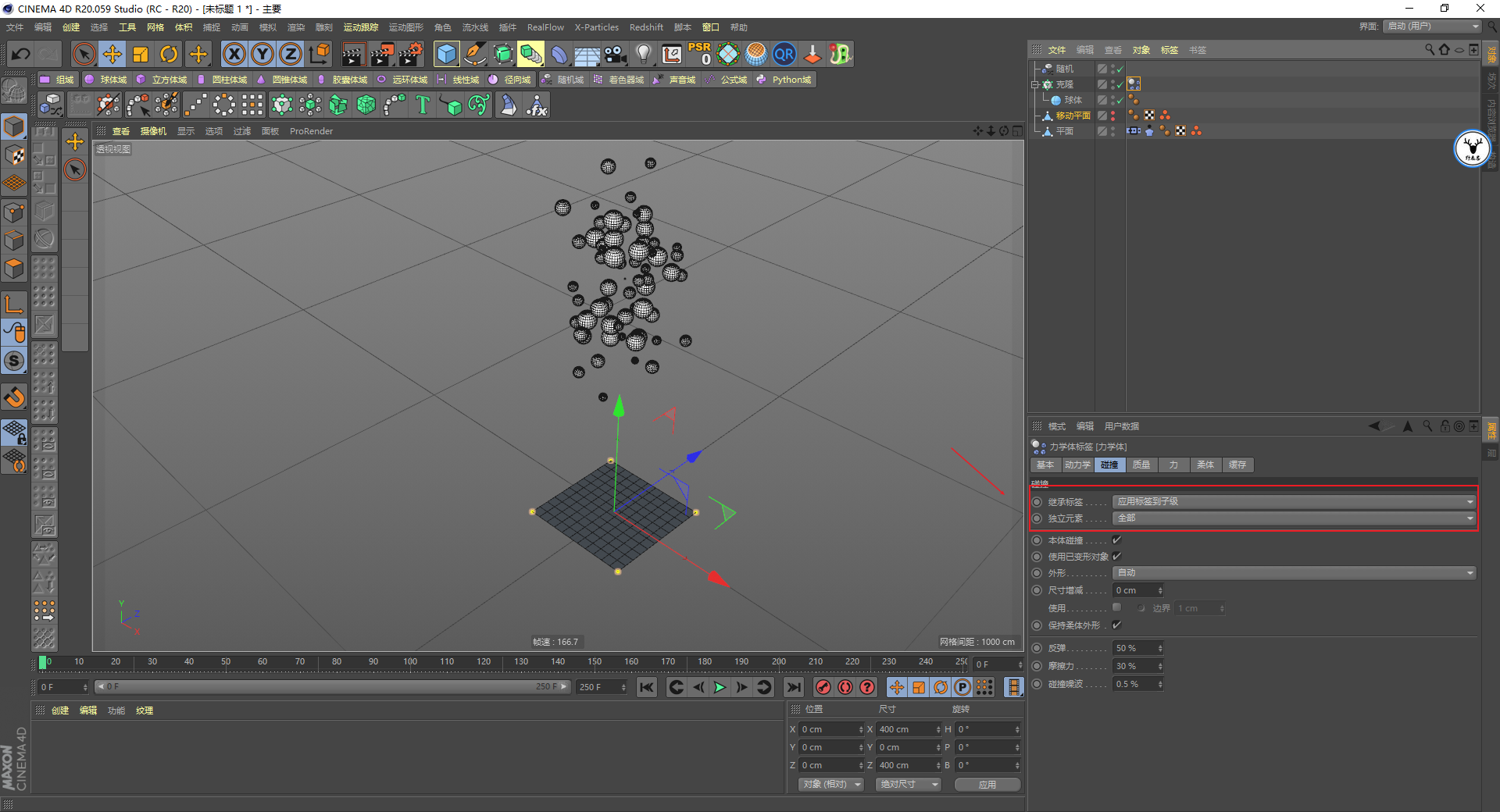

给克隆鼠标右键添加模拟标签刚体，继承标签应用到子集，独立元素选择全部：

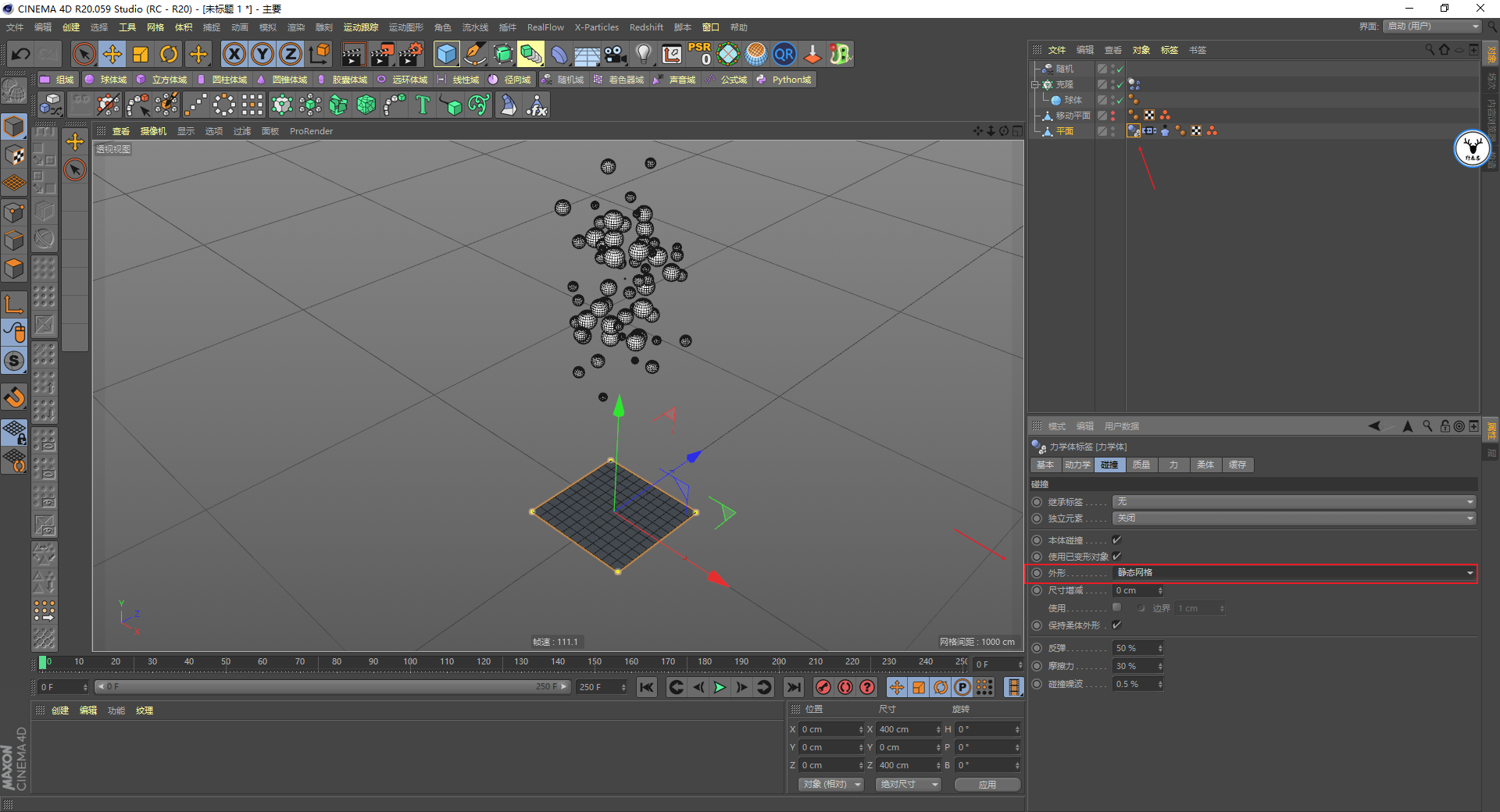

再给布料平面鼠标右键添加模拟标签碰撞体，碰撞外形记得要选择为静态网格：



这样刚体就能和布料平面发生交互了：



但是有一点需要注意，如果这个平面是和我们之前分享的那篇文章一样运动幅度很大的话，小球很容易穿过平面漏下去：

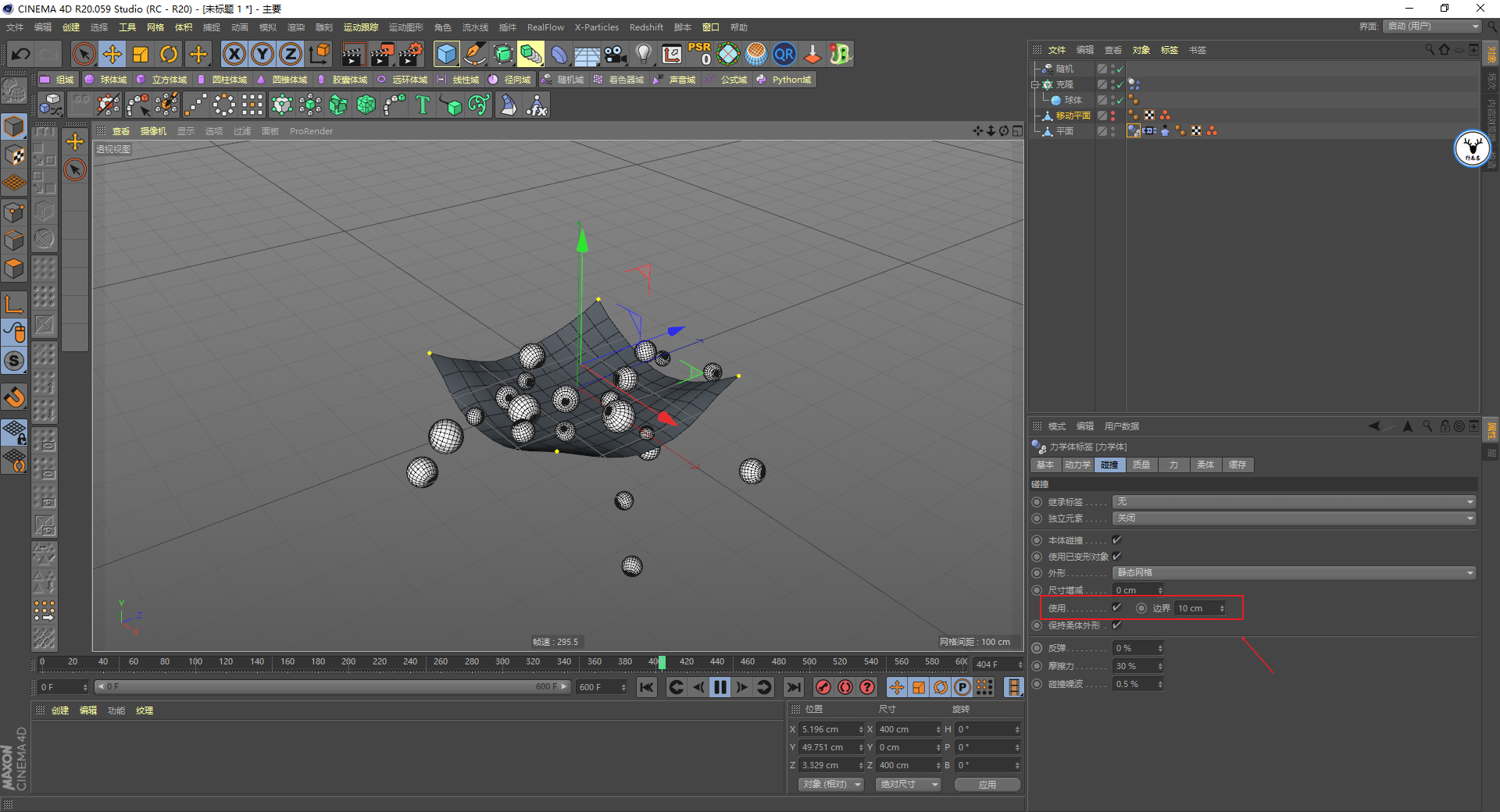

要解决这个问题你需要在布料平面的碰撞标签里把碰撞的边界增大：



并且还需要提高子帧步幅，两个参数反复尝试，总体来说不是很好控制：



而我们之前使用Xpresso的方式来做就不容易出现漏下去的情况，我觉得主要是因为碰撞的结构不同。

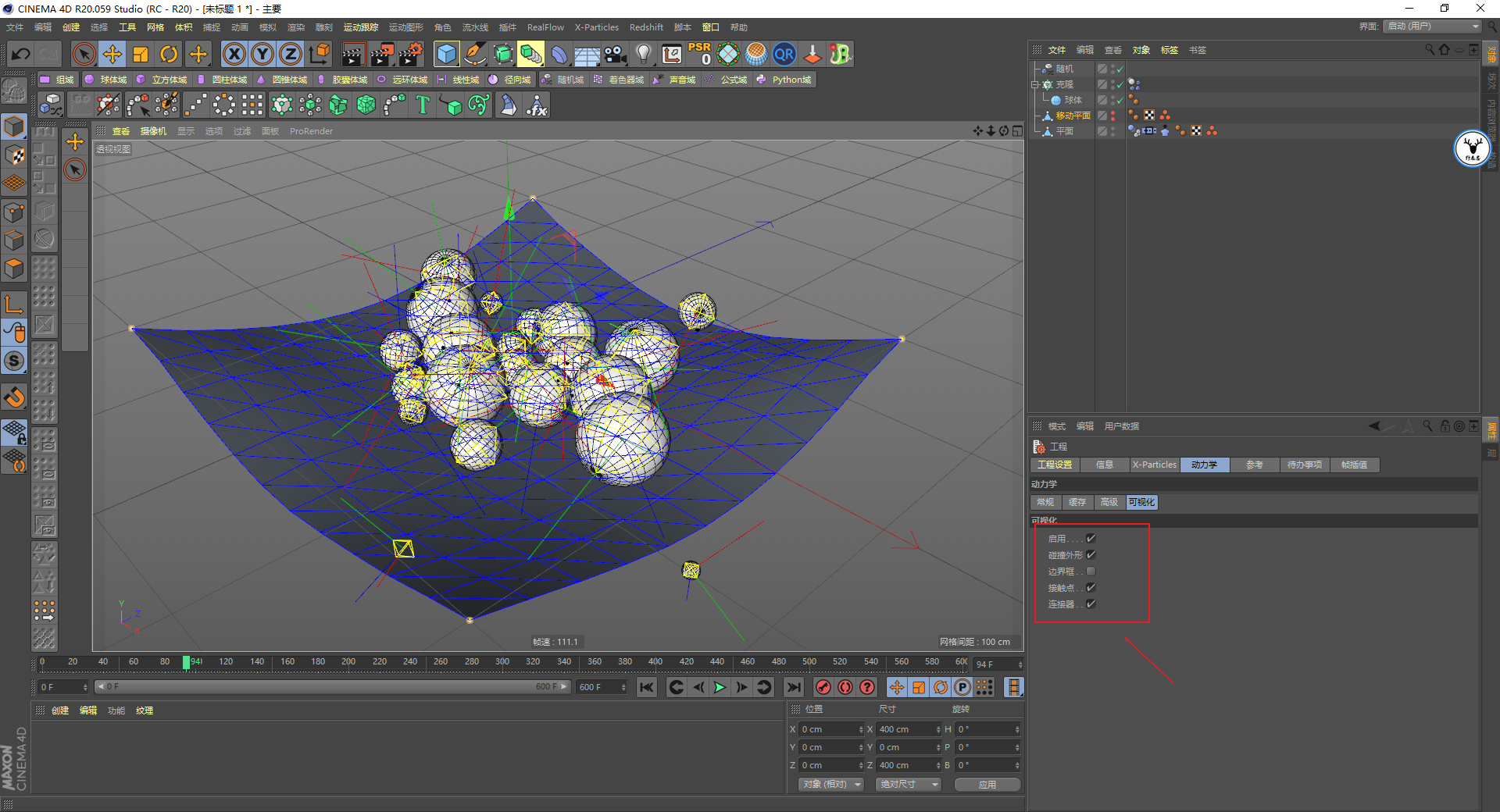

在工程设置里的动力学里有一个可视化，打开以后我们可以看到使用布料绑带的方式碰撞外形：



而我们之前的蹦床工程文件可以看到，落下来的小球其实是和平面上克隆的球体在发生碰撞，这样就不容易发生穿插，所以大家根据实际情况选择制作方法吧：



C4D自带的碰撞说完了，接下来我们再来看看Syflex这款布料插件吧。

由于网上Syflex的基础教程已经很多了，我们这里就直接动手搞案例吧。

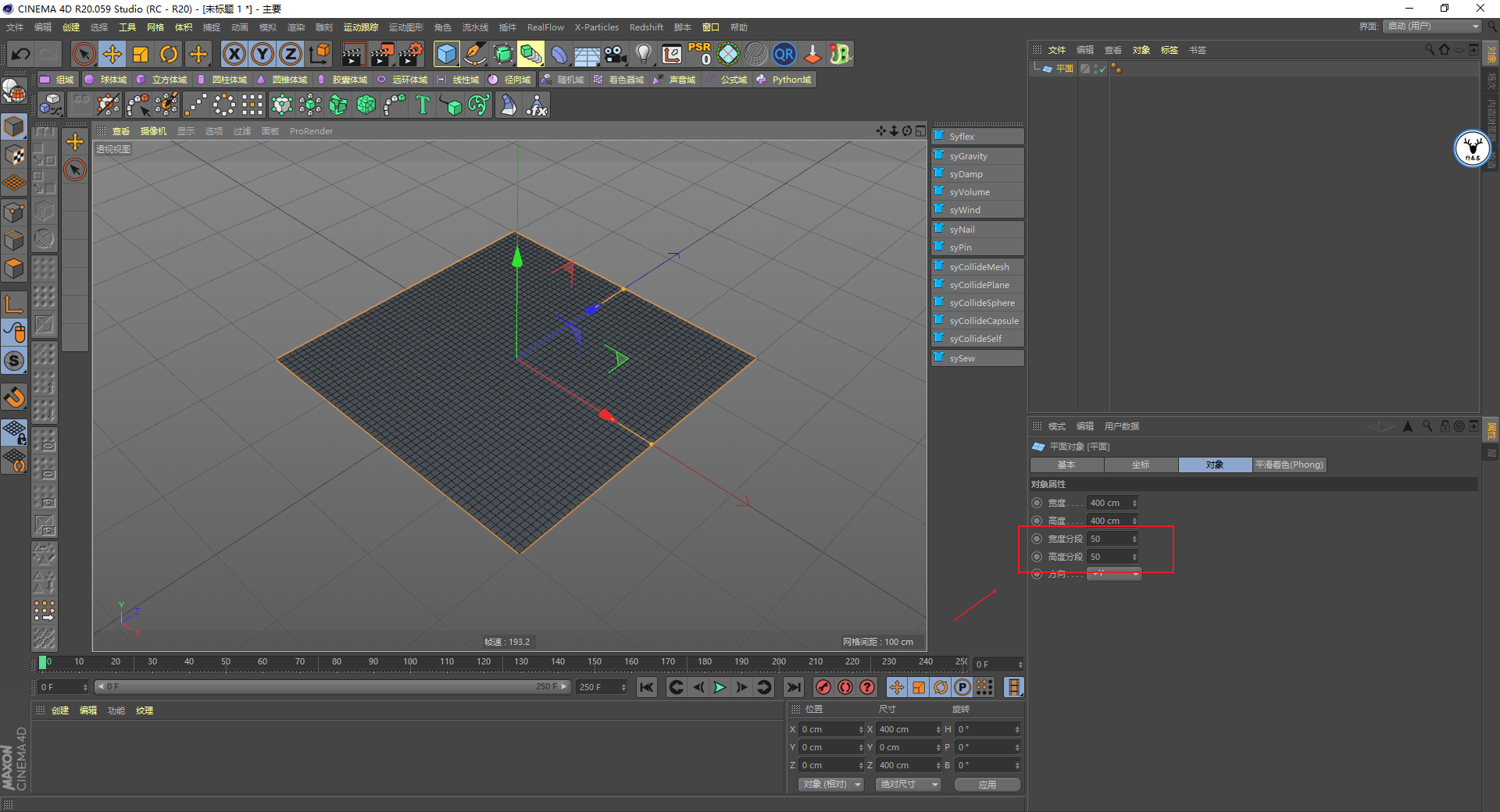

还是新建一个平面，这次平面的细分数可以多一些：

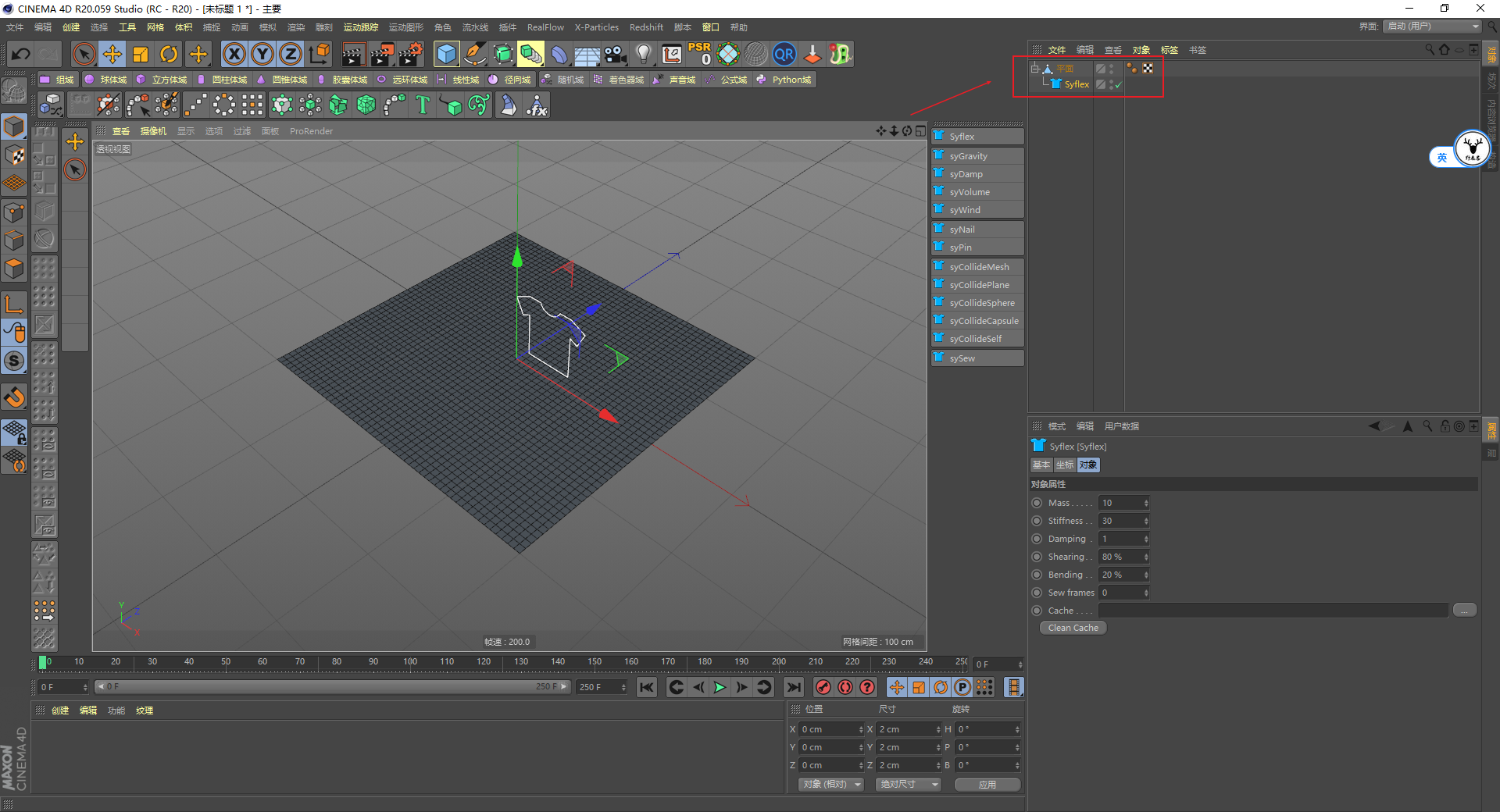

使用Syflex首先需要将对象C掉，然后添加一个Syflex到对象的子集：



它的运行逻辑是Syflex要在对象的子集，其他功能要在Syflex的子集：

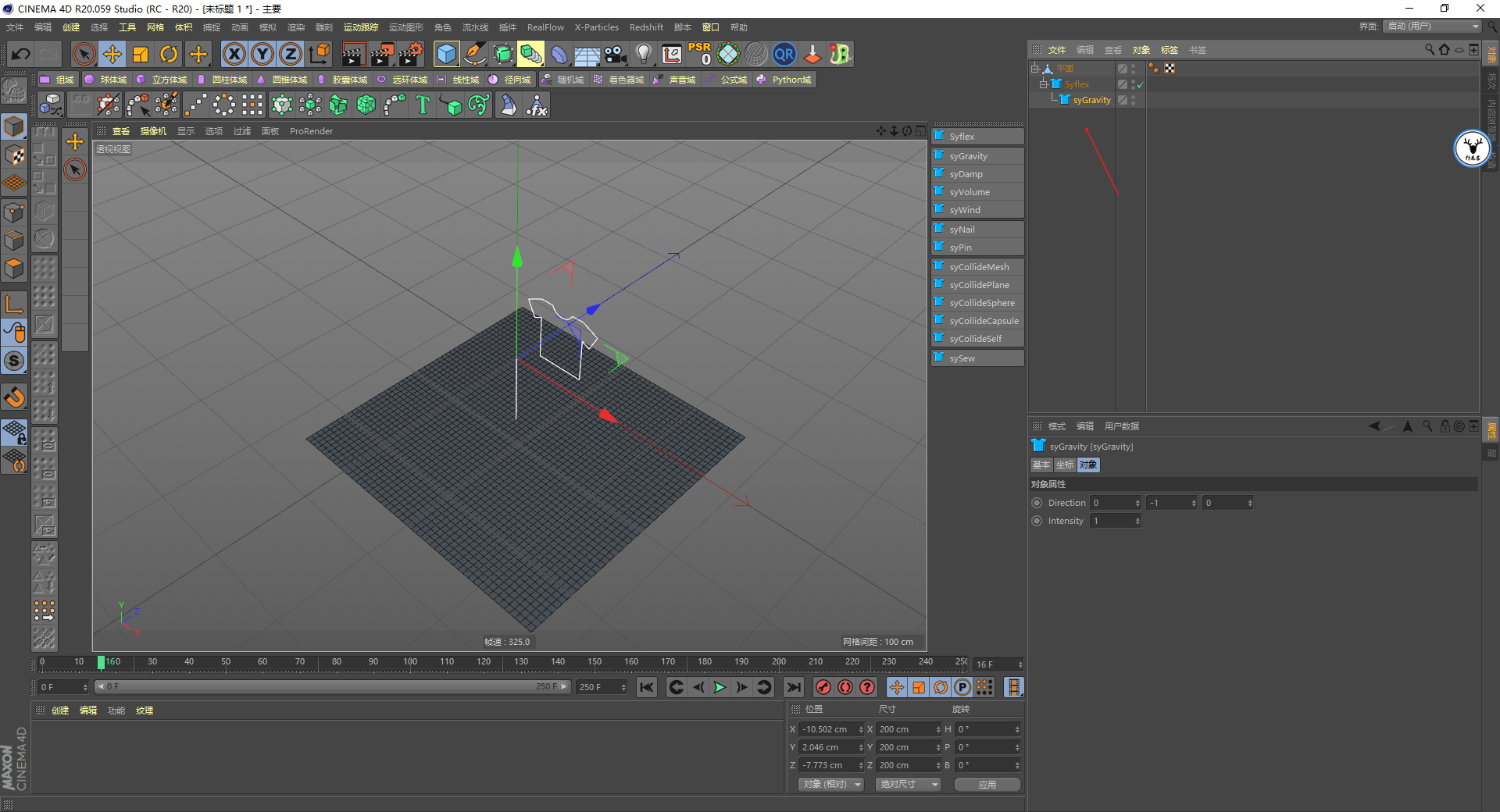

例如我现在要添加一个重力，就把重力放在Syflex的子集，点击播放键，平面就会下落了：



下面的碰撞、缝合等功能我们今天都用不上，有机会以后再分享，或者大家可以网上直接看看基础教程，很简单的。

和C4D默认的布料系统不同，添加了Syflex的对象是可以直接移动的，所以我们今天只需要用它的图钉功能就可以了，类似默认布料的固定点：

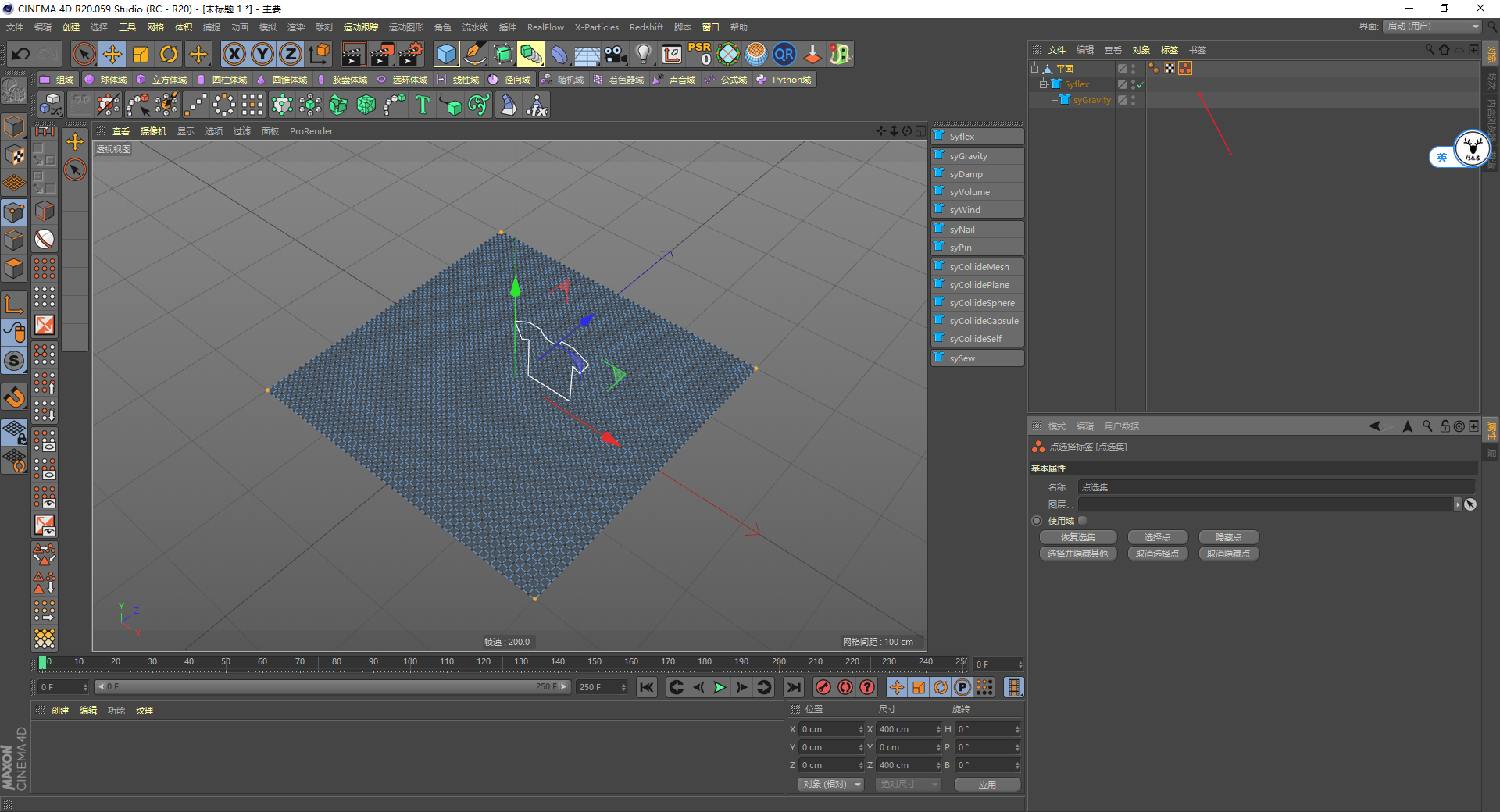

同样选中四个角上的点设置为选集：

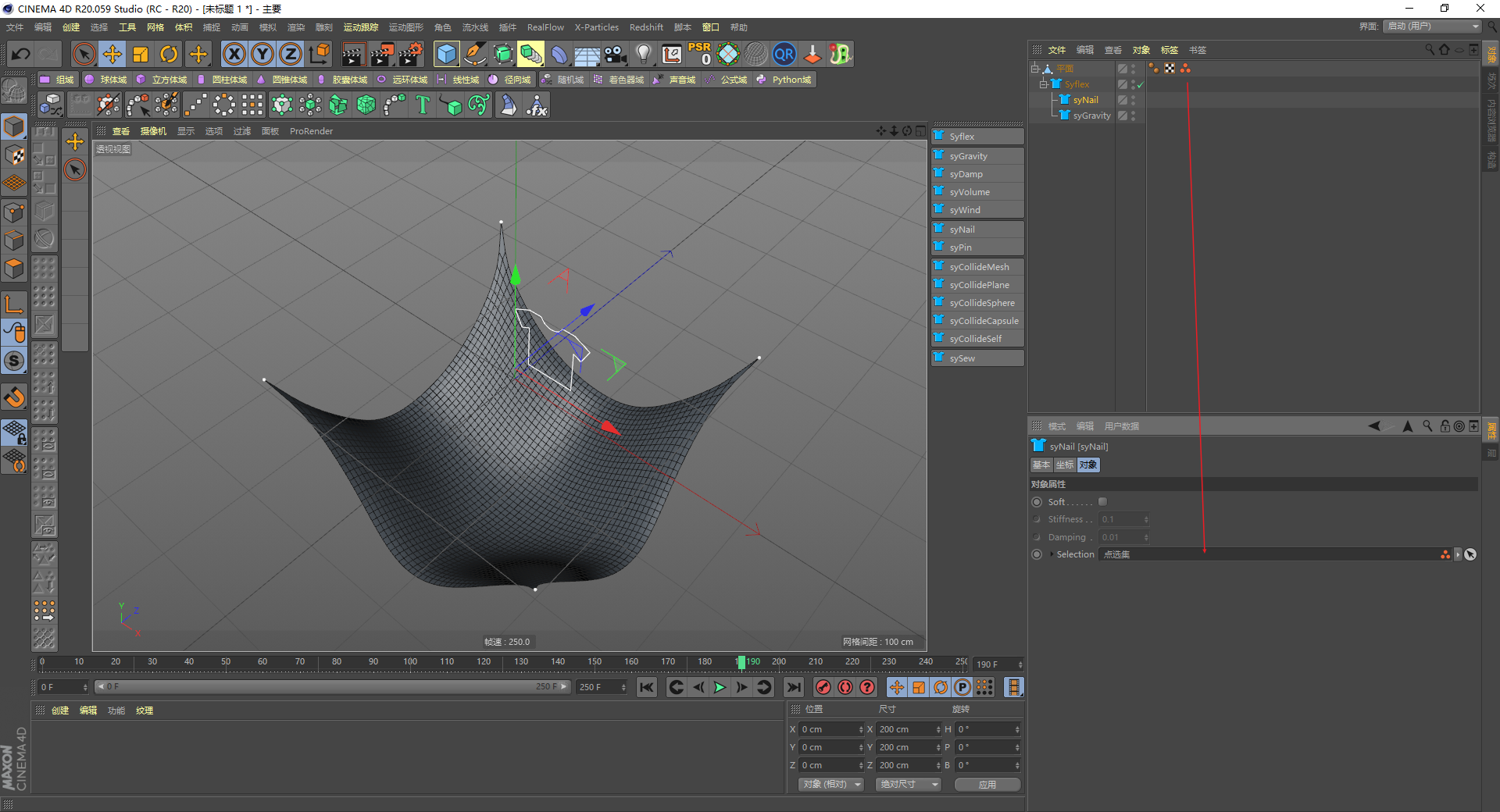

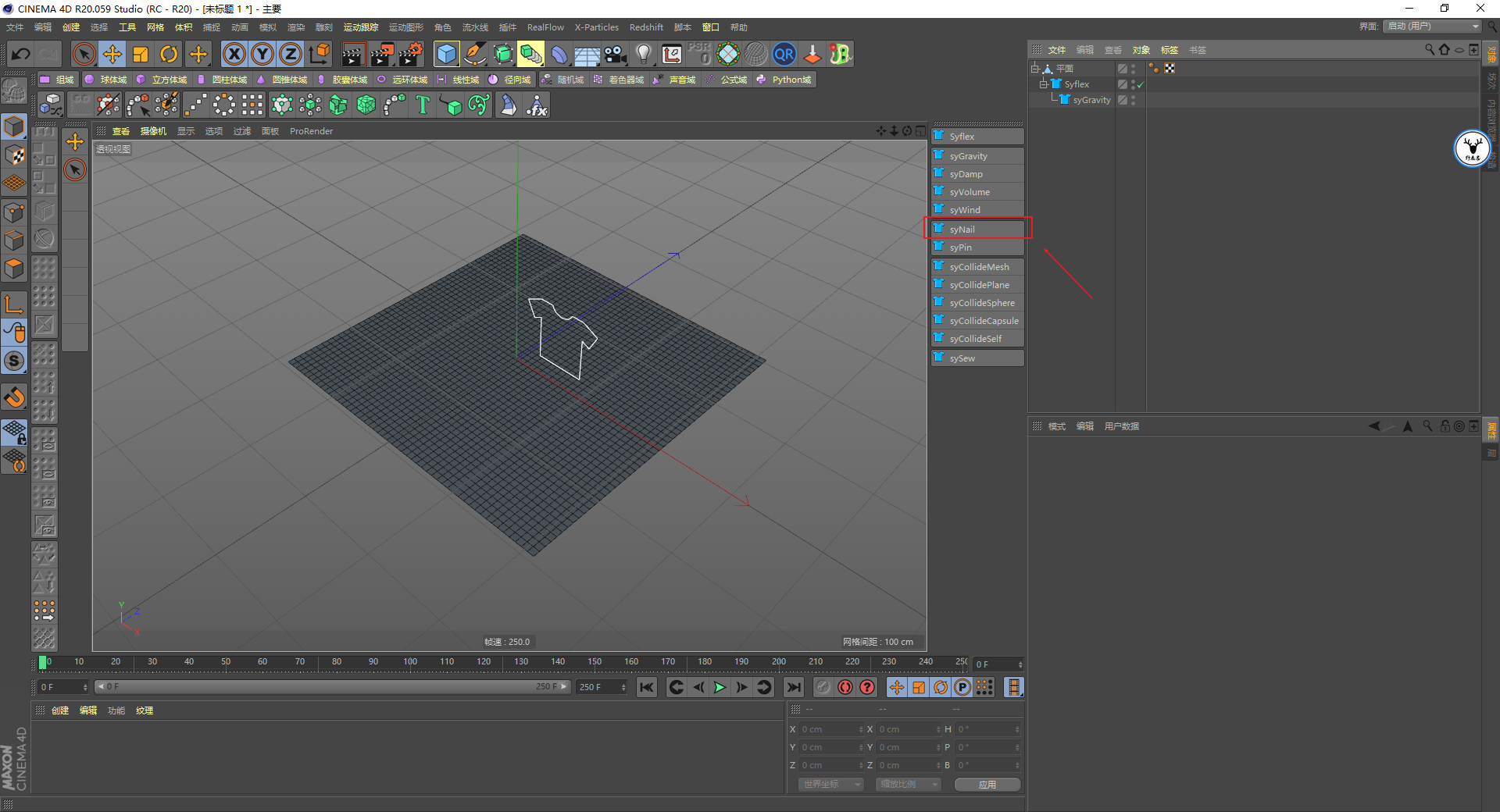

给Syflex添加图钉，把点选集拖进去就可以了：



Syflex里调整一下参数，质量越大物体就越重，刚性数值越大，物体越硬，我不希望布料那么软，所以降低了质量提高了刚性，其他参数默认：

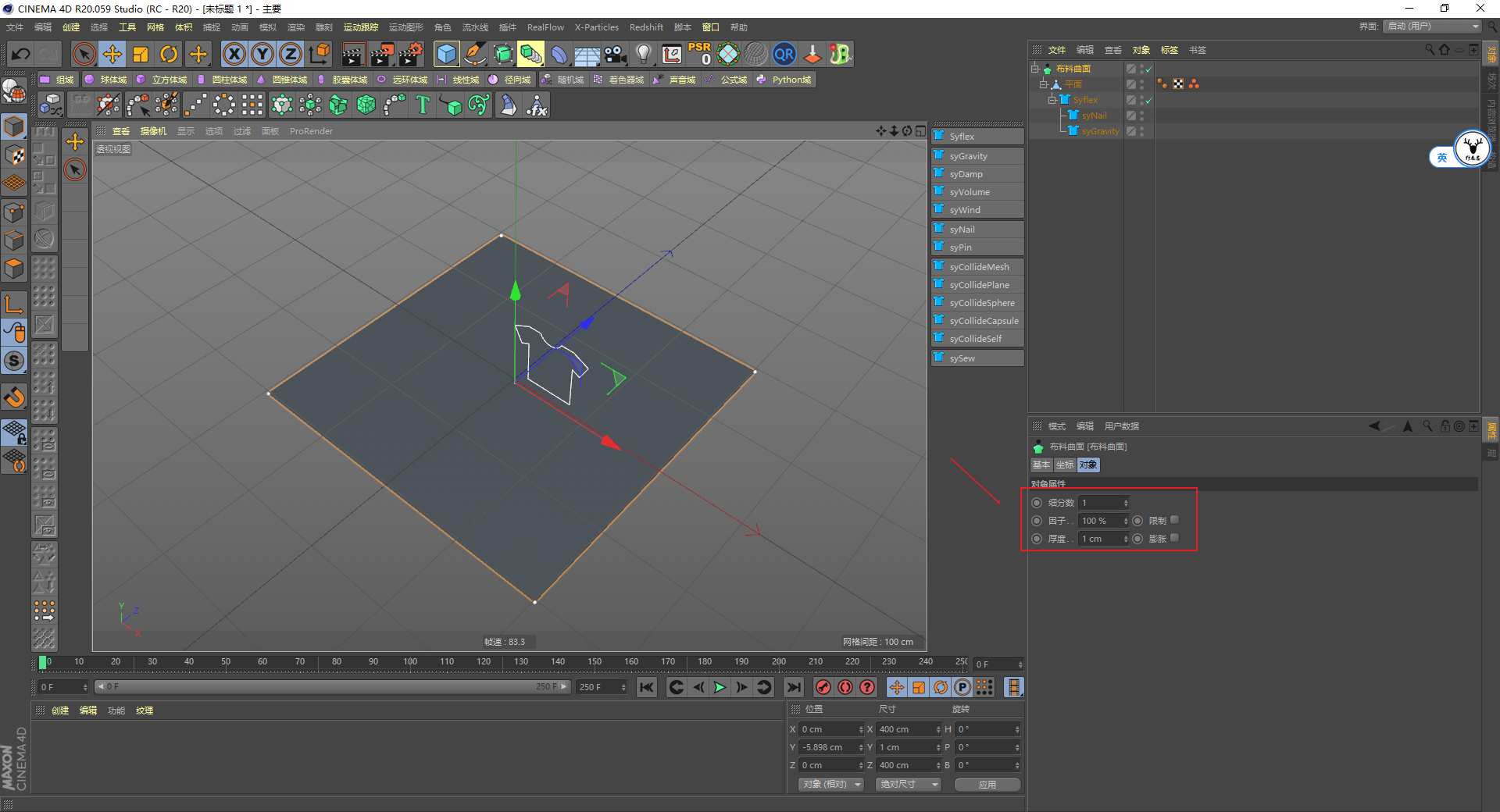

再添加一个布料曲面增加细分和厚度：

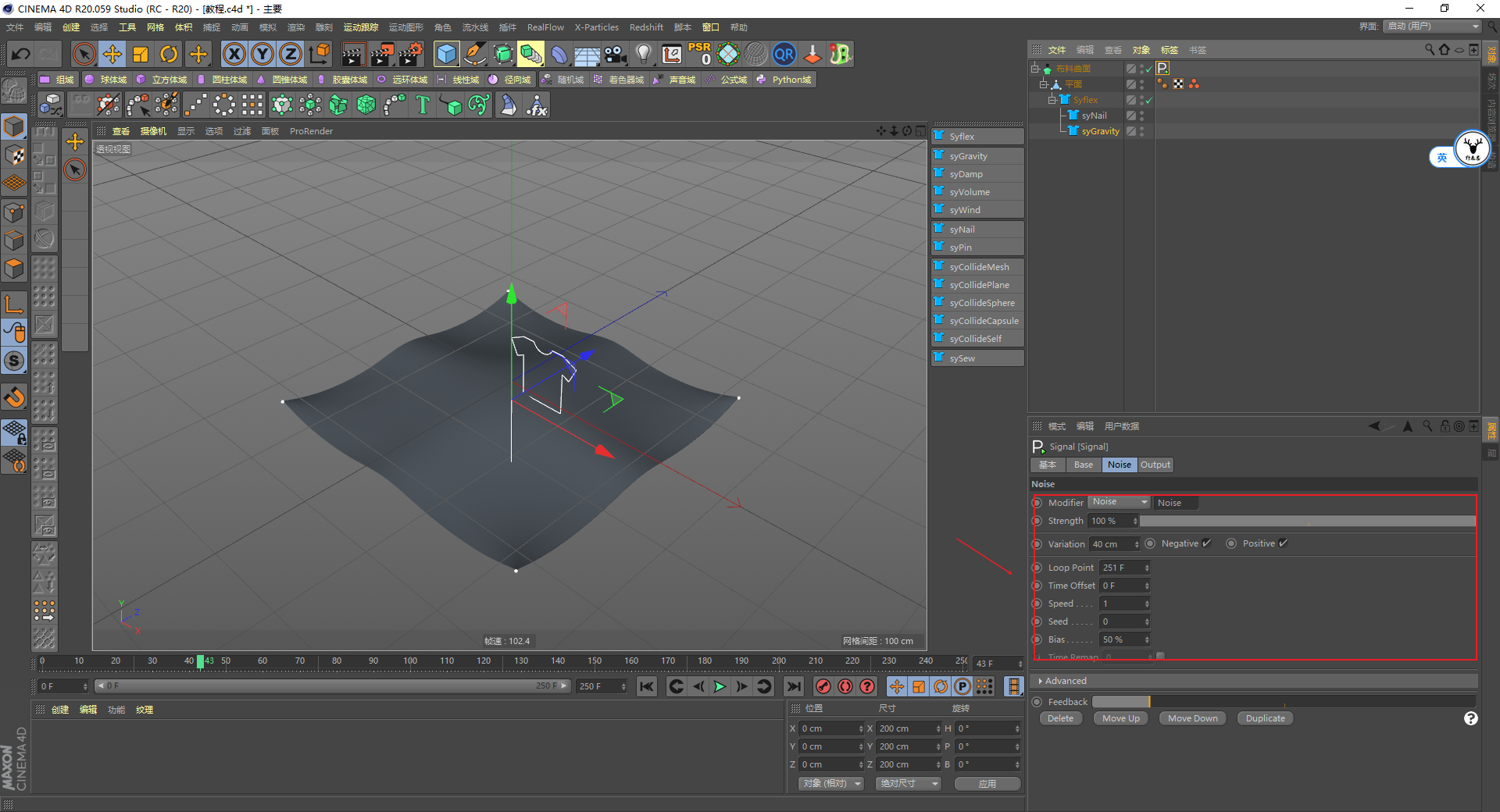

接下来同样是添加Singal插件做一个循环动画，以后再详细分享它的用法吧：

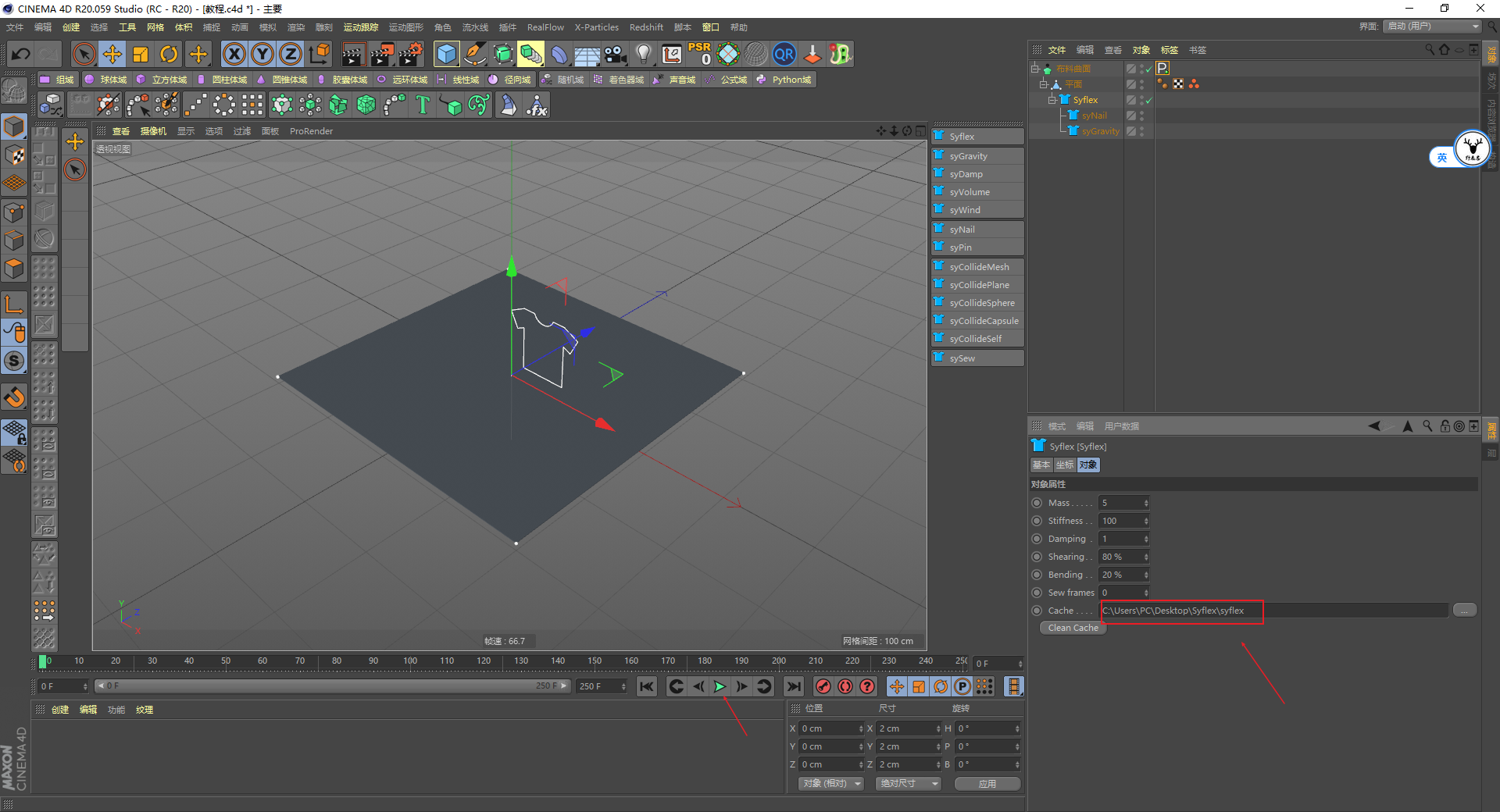

感觉差不多就可以先将布料缓存一下，选择一个保存路径，注意不要有中文。

Syflex没有单独的开始缓存按钮，设置好缓存路径以后，需要点击播放键，它会自动缓存：



缓存完毕可以通过刚才的路径检查一下缓存文件，布料的运动也是缓存好了的，所以可以直接将Singal标签删除：

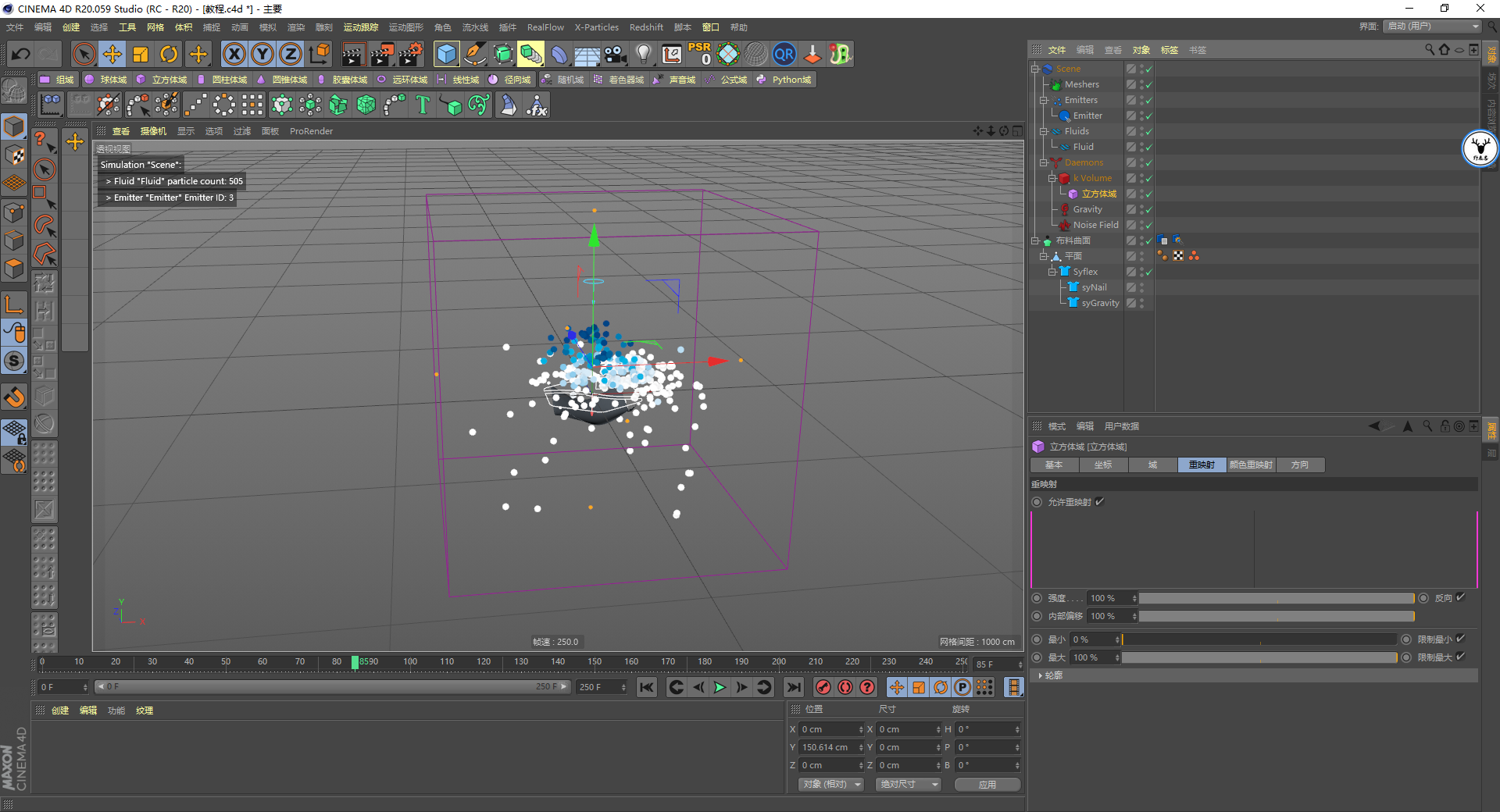

接下来就是与流体进行交互了，我这里使用的是Realflow，新建一个圆形发射器放在上方，速度改成0，只发射50cm体素，然后水平和垂直随机都打开：

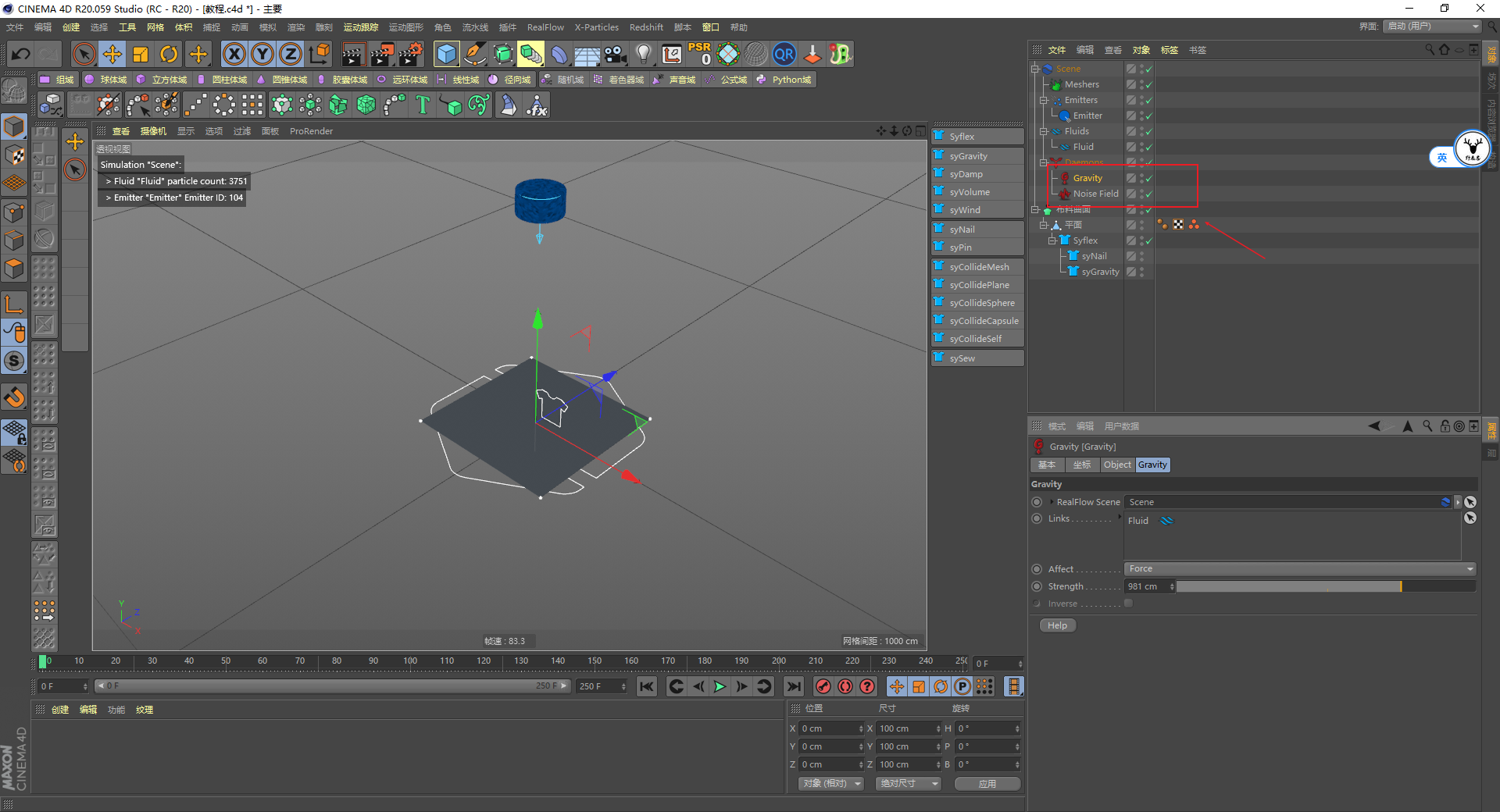

添加一个重力场一个噪波场，这个不用多说哈，参数都是默认的：

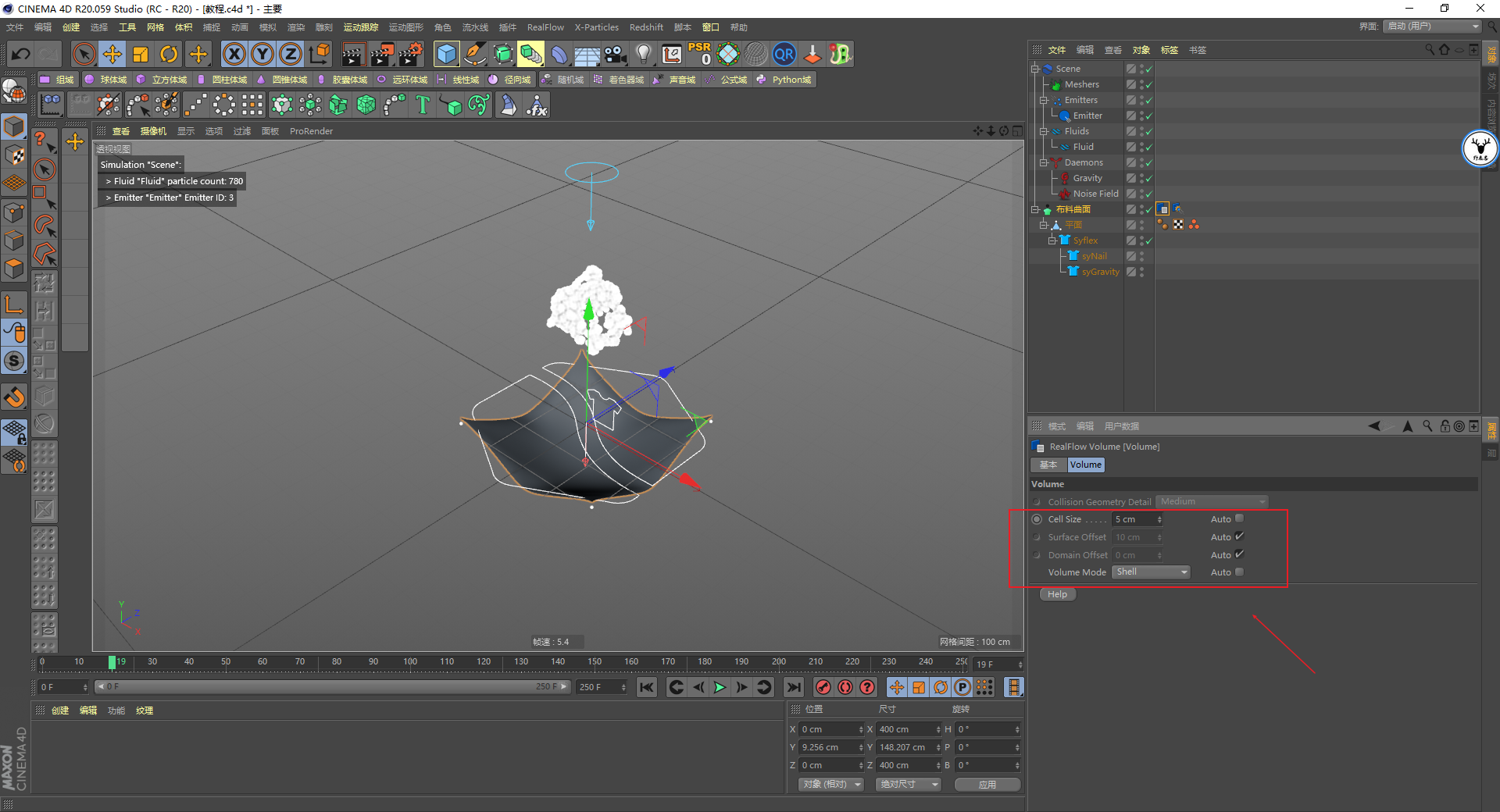

给布料添加RF的碰撞标签和体积标签，碰撞的模式改为外壳，碰撞尺寸可以先大一点，这样模拟起来快一点：



流体的参数里，我把模式改为了模拟颗粒，然后增加了分辨率、摩擦以及堆砌的参数：



添加一个杀死场吧，这样可以节省一些资源：

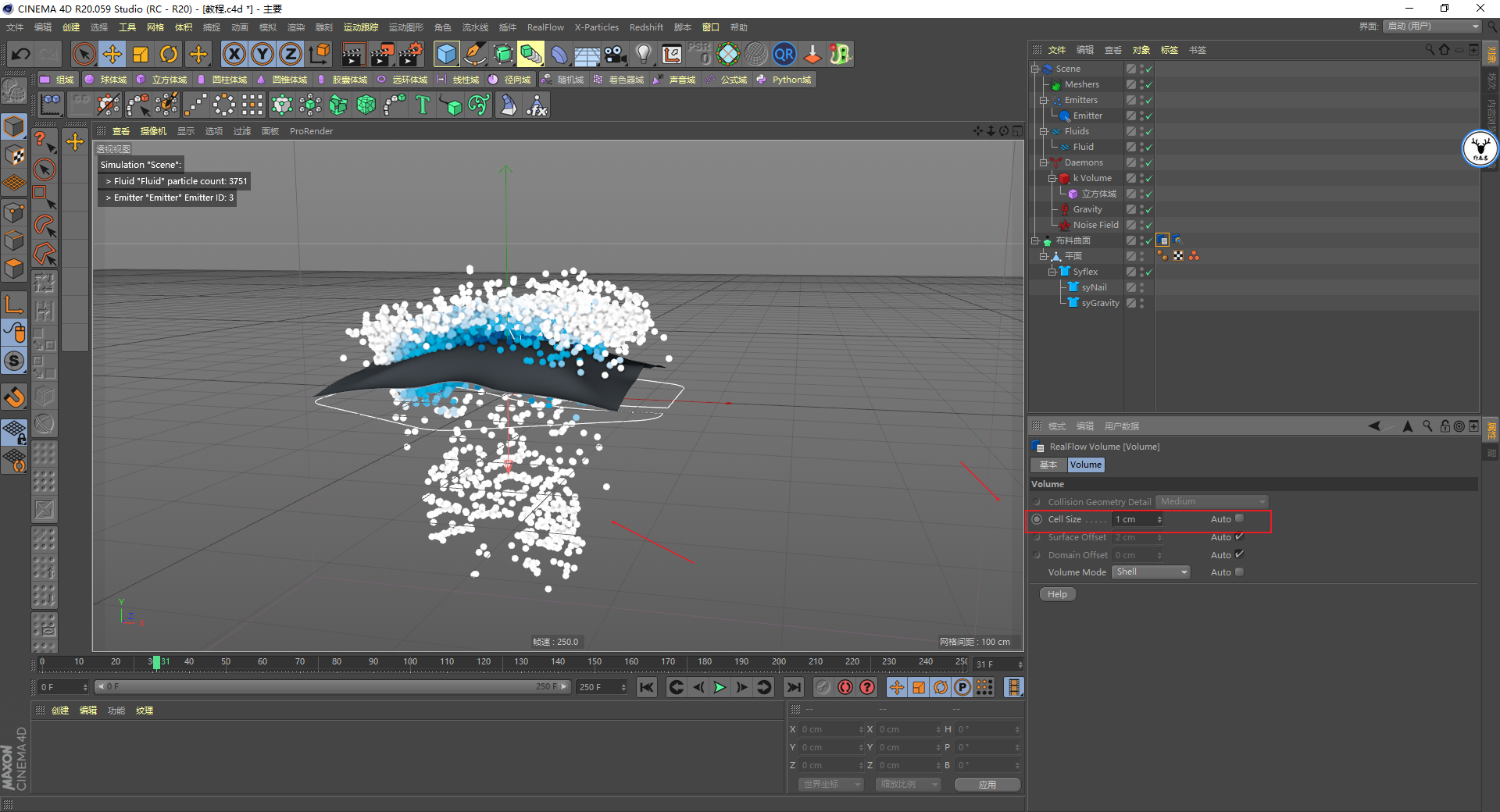

然后我缩小了碰撞的尺寸，这个时候你会发现会有很多粒子碰撞的时候漏下去：

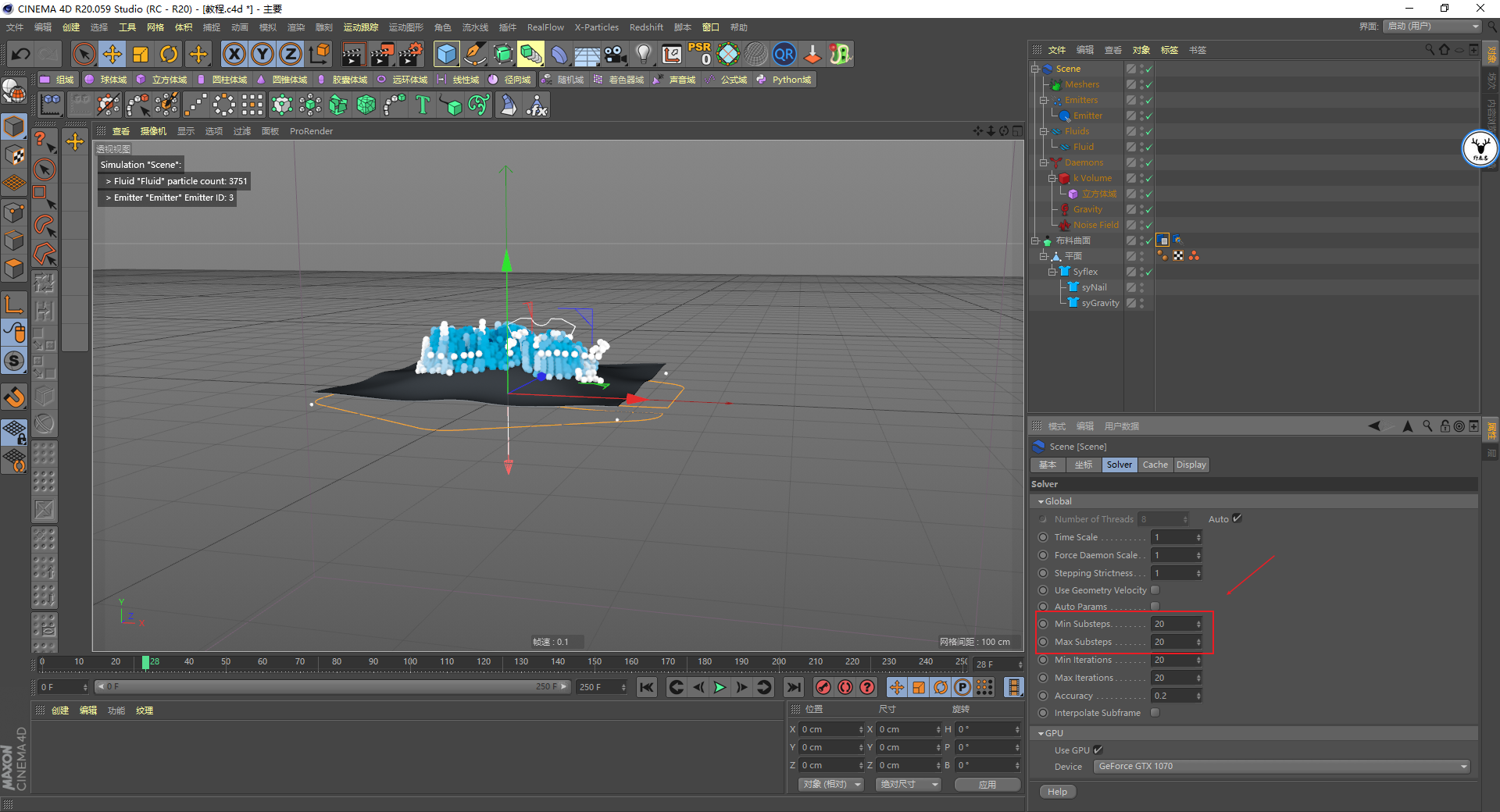

于是我又提高了最大和最小采样，这样就不会有粒子漏下去了，当然模拟也会比较慢：



可能是由于碰撞和子帧步幅比较高的原因，缓存时间还挺长，半个小时：



接下来就是渲染的部分了，我使用的是Readshift，默认情况下，Realflow的粒子是不能直接渲染的，我们需要先将粒子转换为TP粒子。

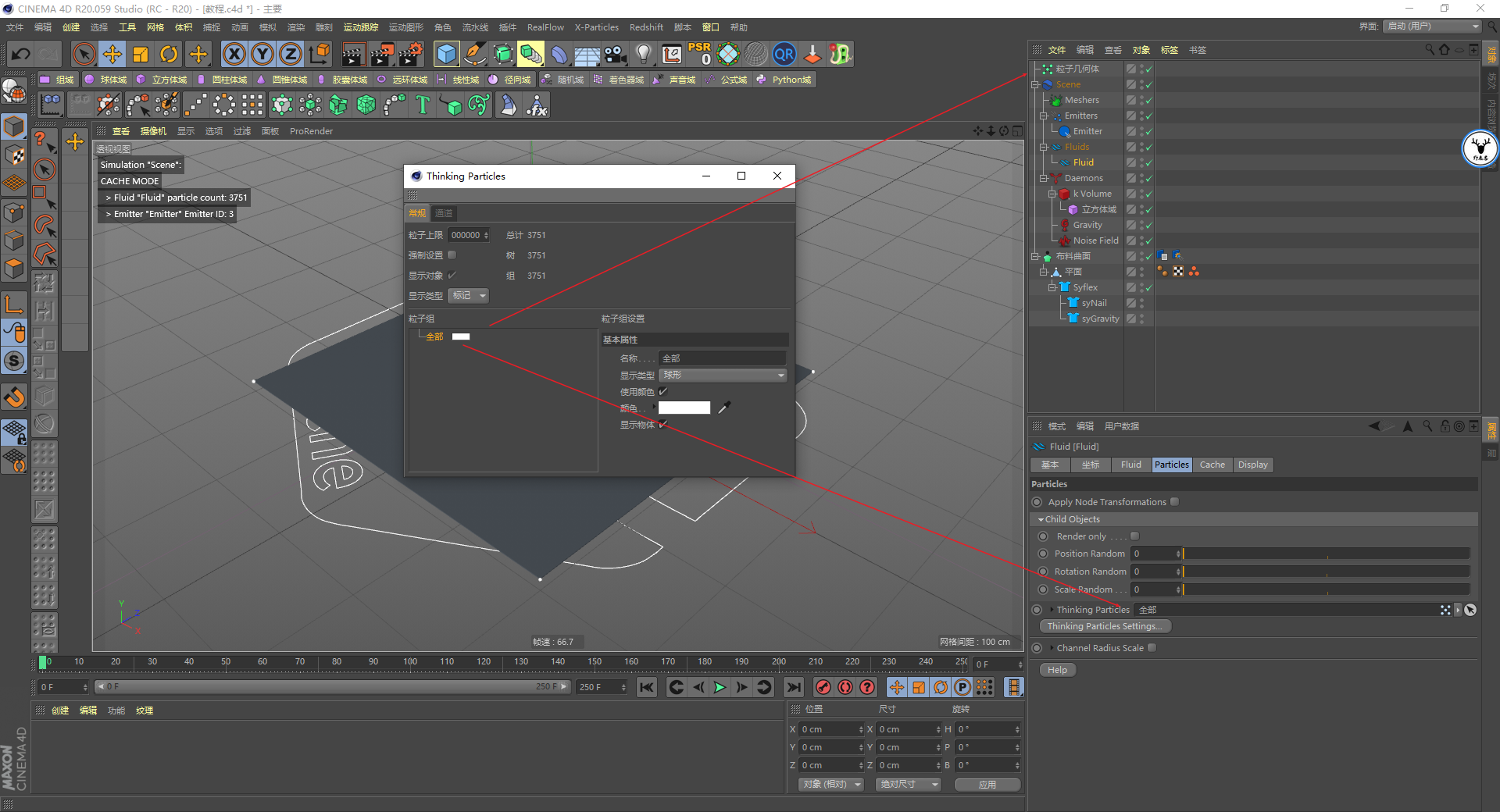

新建一个TP粒子几何体，然后在TP粒子设置里，把粒子组拖进去，同时还要拖到RF流体的粒子栏位：



播放一下，粒子已经被成功替换了：



打开RS，设置渲染尺寸，新建摄像机固定视角：



新建环境光，取消显示背景，勾选透明通道：



想要渲染粒子，只需要给粒子几何体添加RS的对象标签，将模式选择为优化球体就可以了：

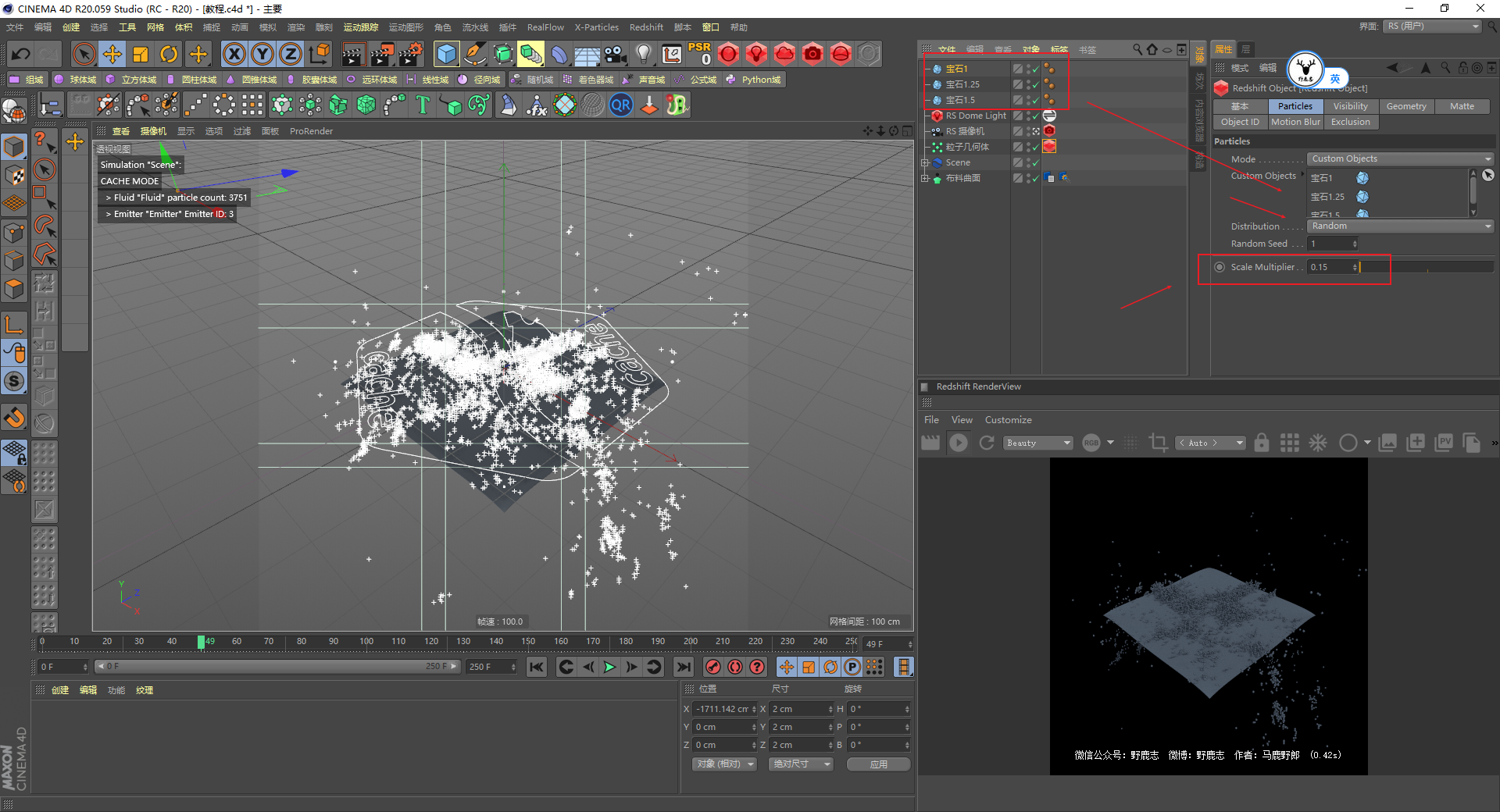

不过我这里想渲染成类似白糖的感觉，所以将模式切换为了用户对象，用了三个大小不同的宝石体放进去，然后缩小了一下尺寸：

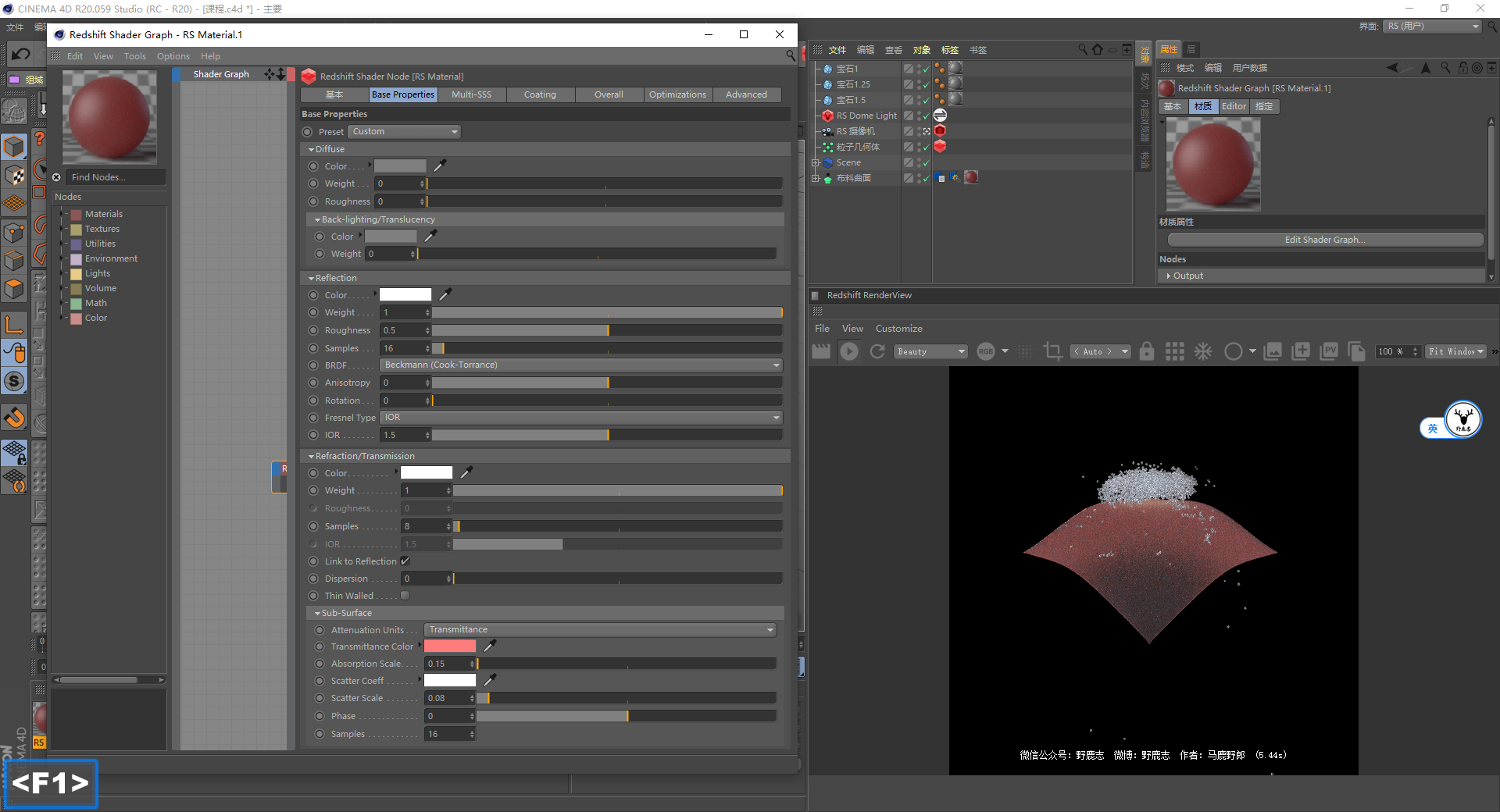

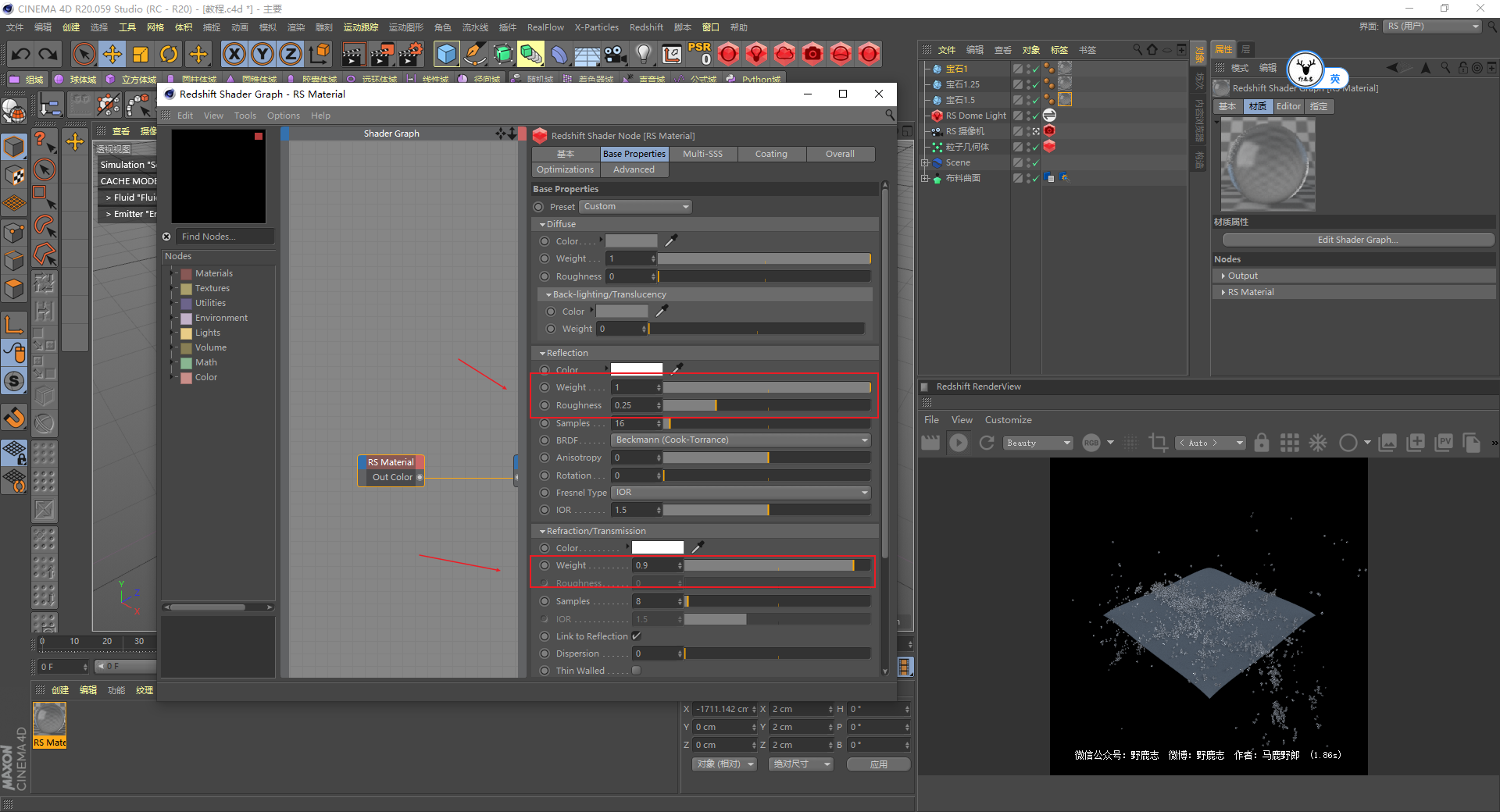

材质就给了一些折射的参数以及粗糙度：



布料的材质就是一个简单的sss材质：

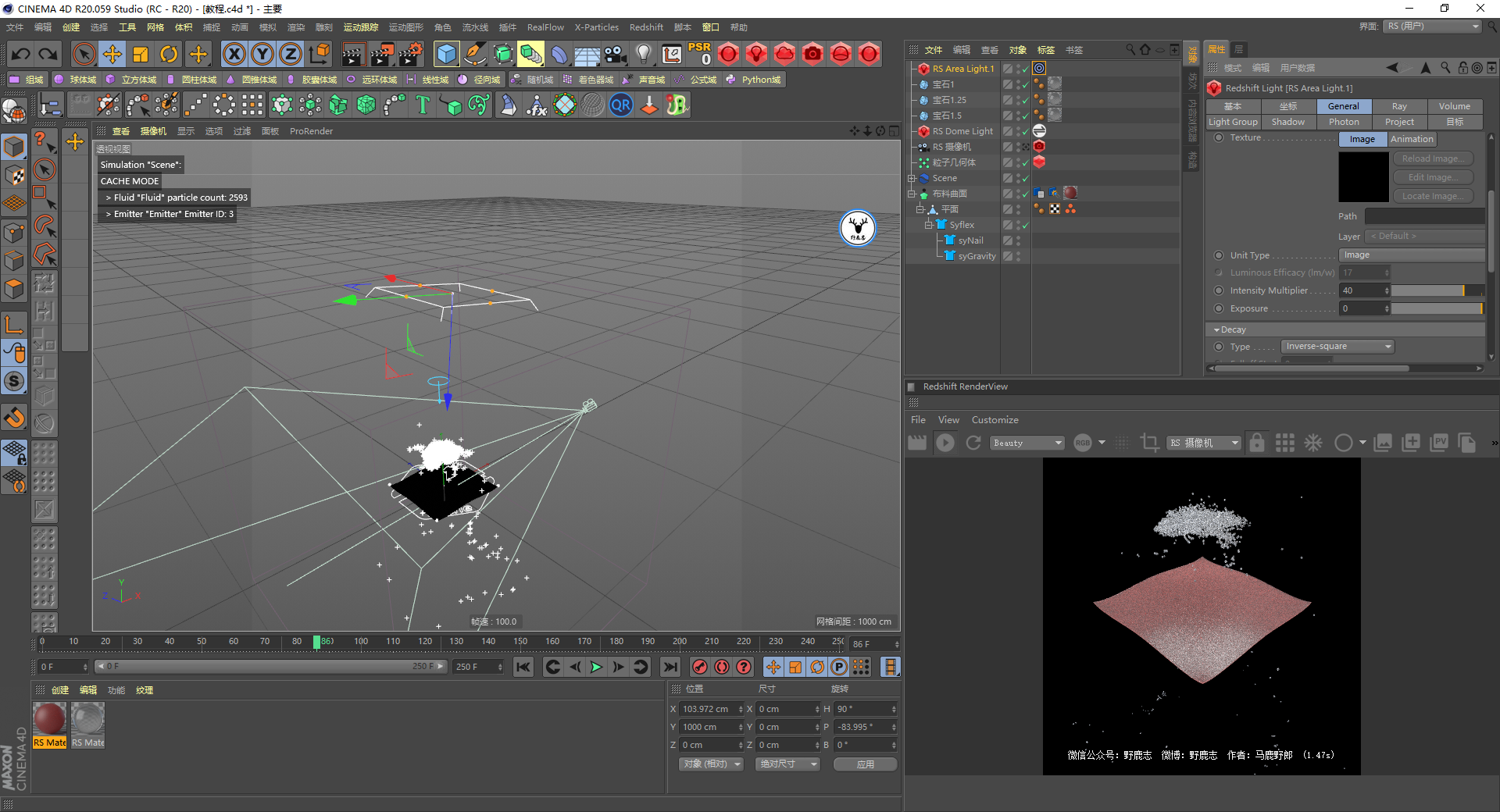

头顶补一盏灯光吧：



渲染设置里我开启了全局光照：

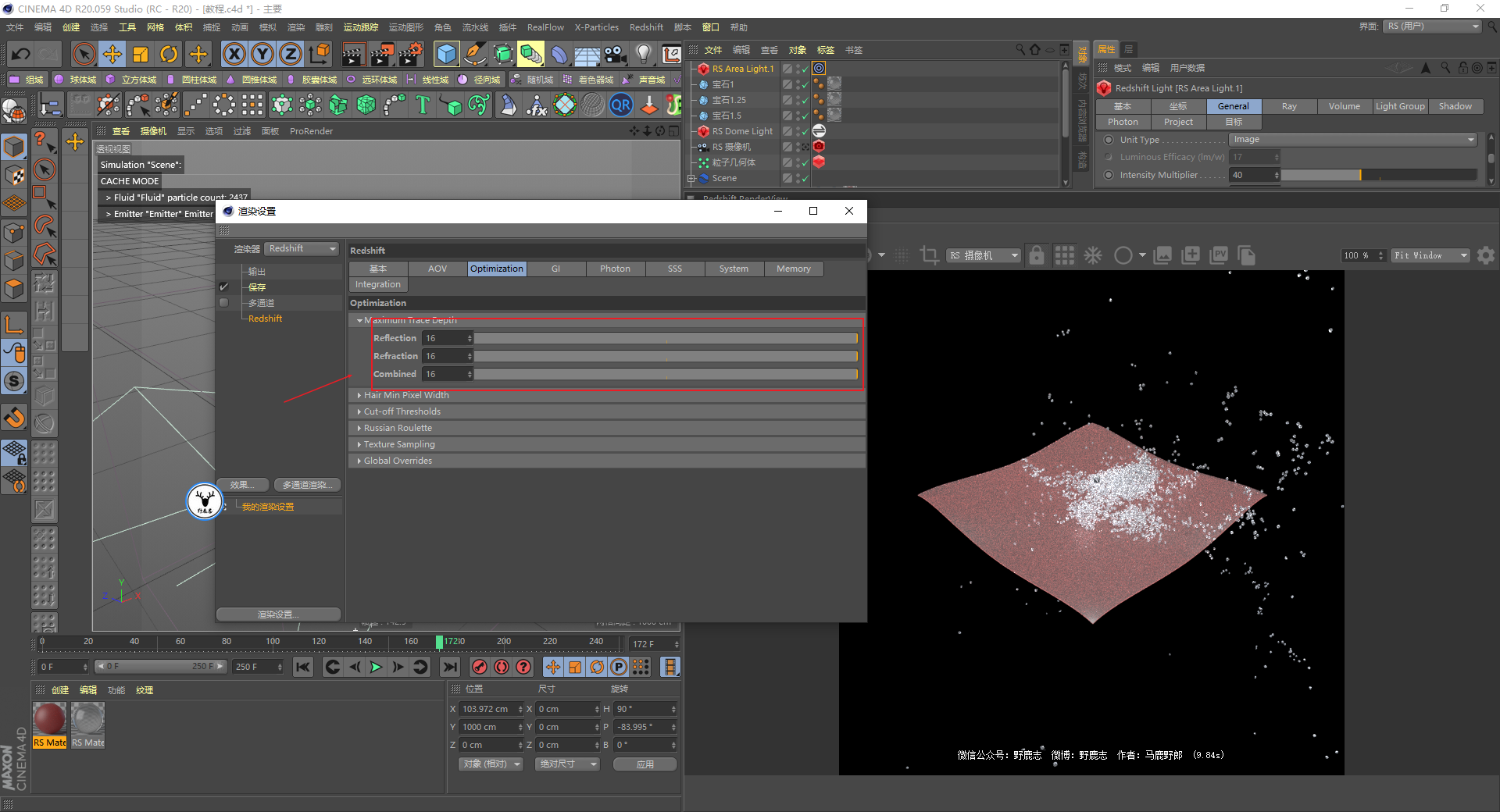

提高了折射反射的次数：

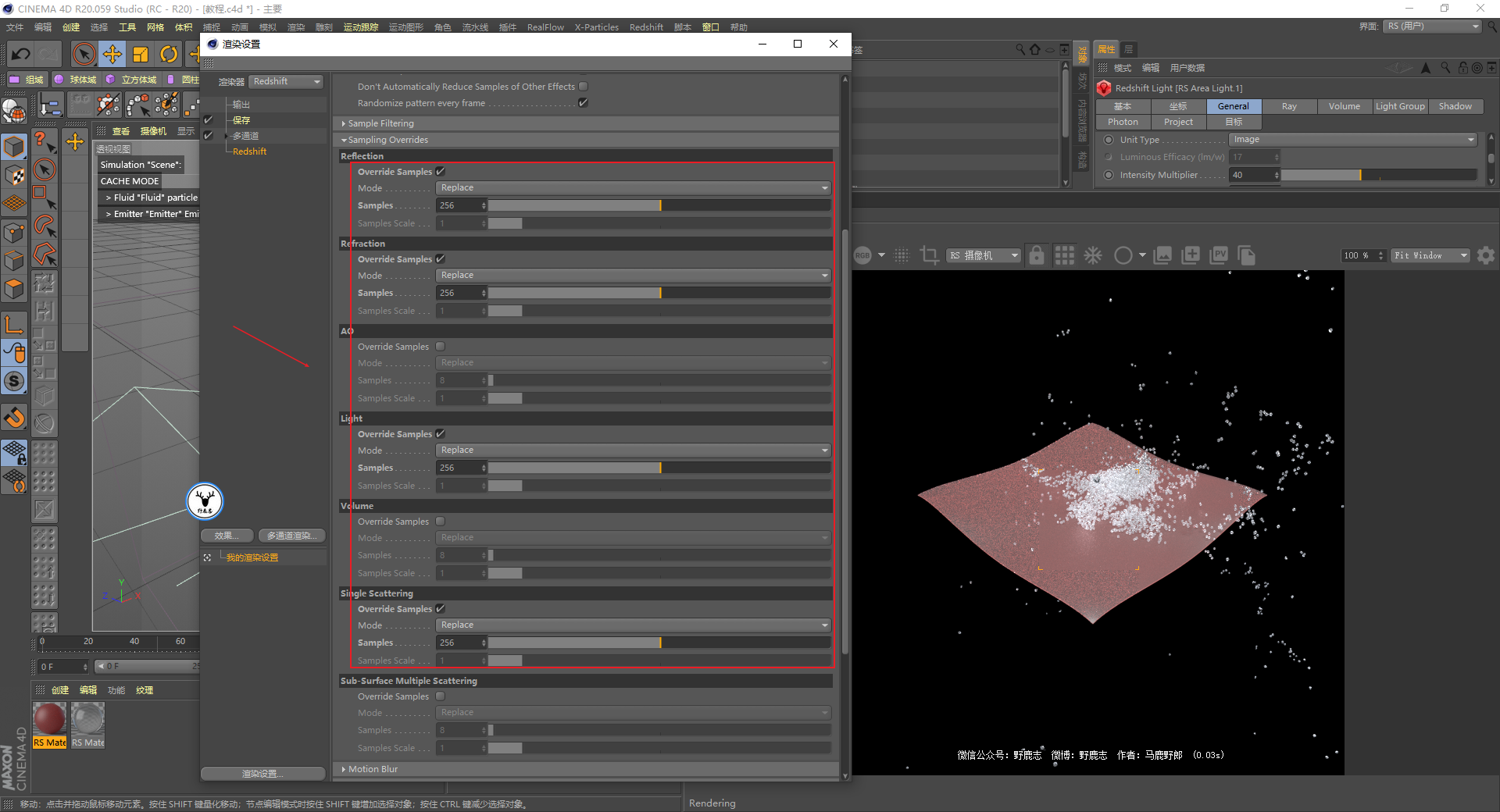

统一采样、折射、反射、灯光以及次表面散射的采样都提高了，没有开降噪：

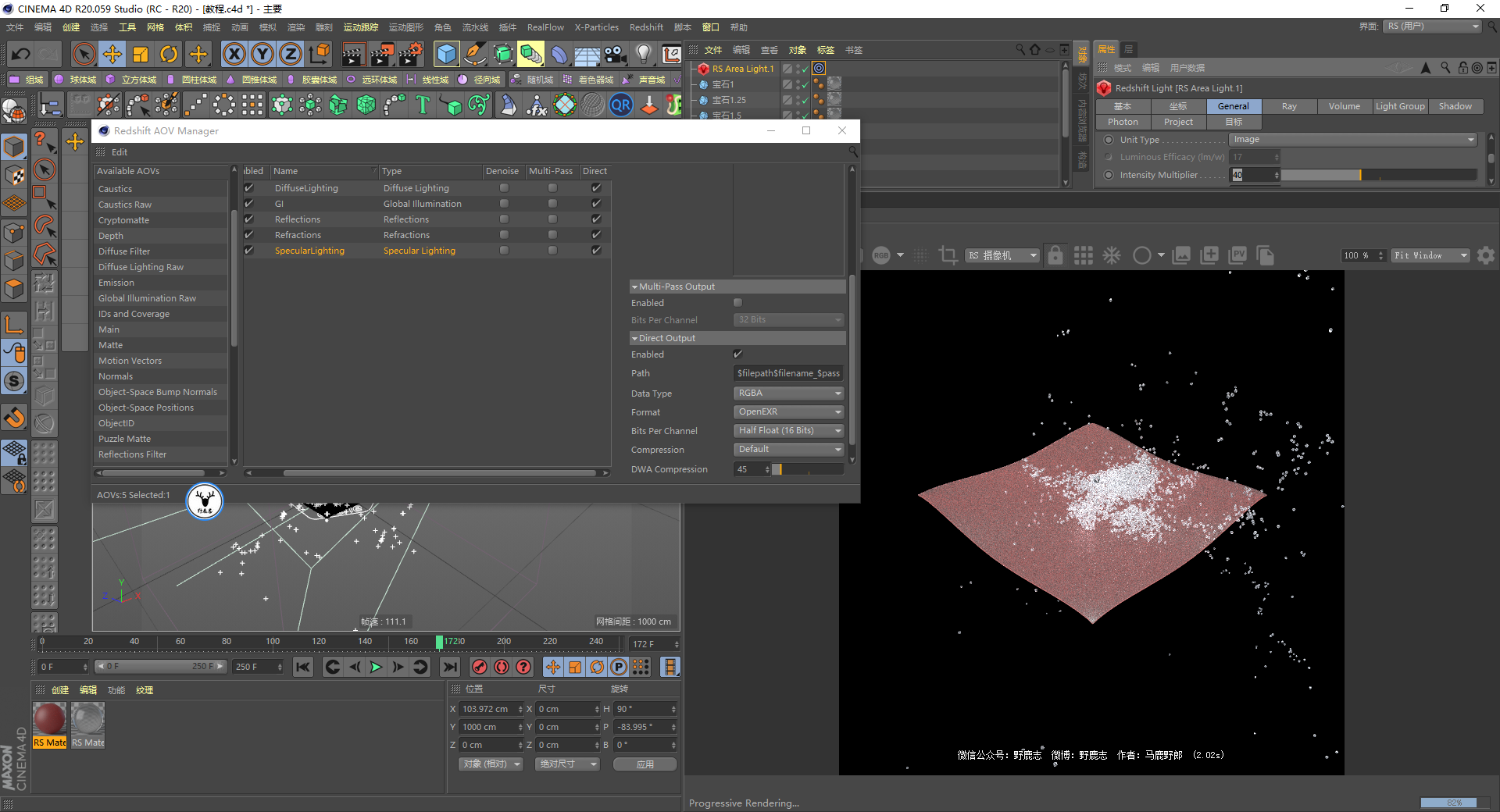

也做了一下分层：

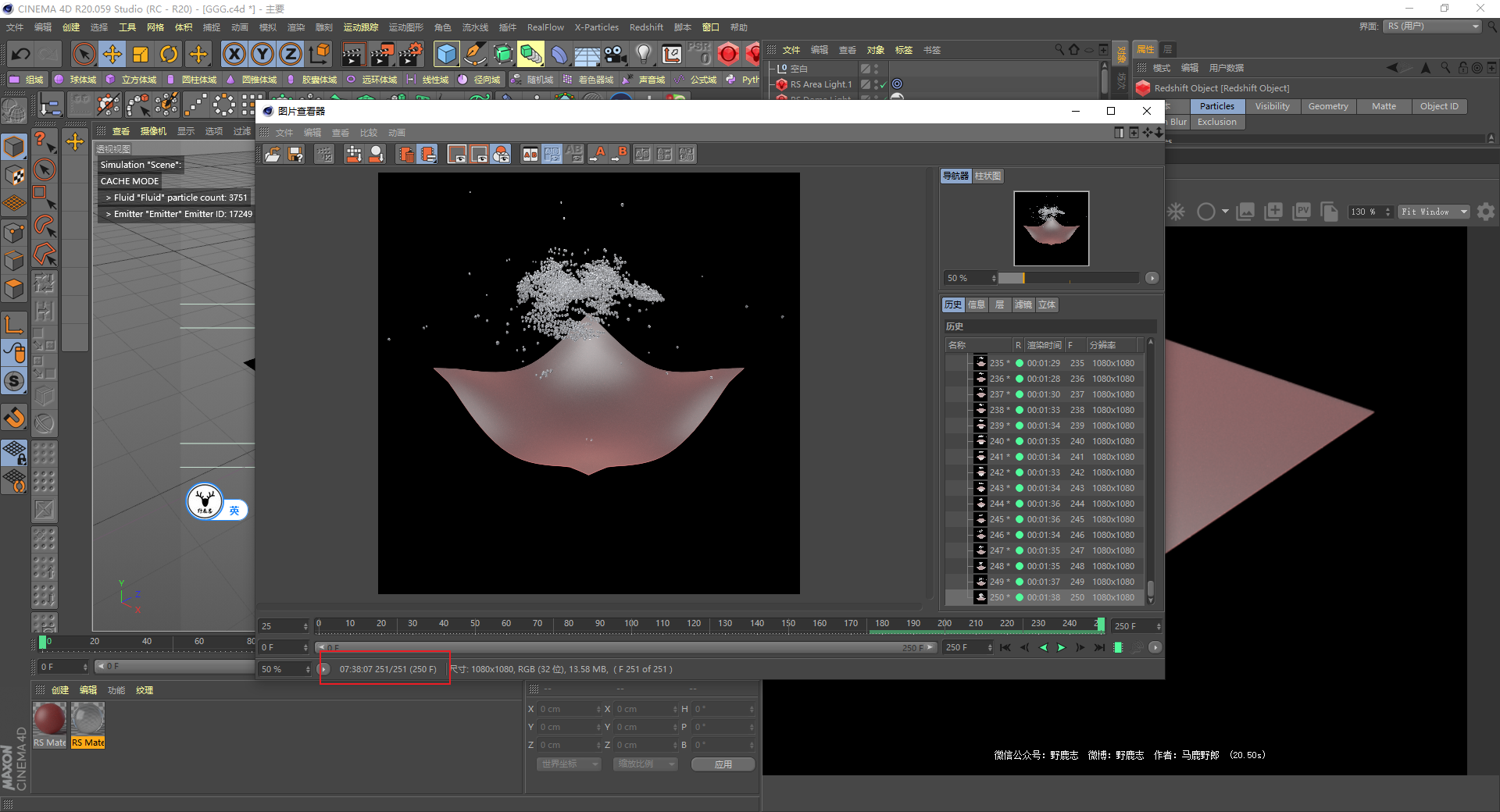

渲染时间大概7个半小时，比烟雾快：



最后后期加点运动模糊看看效果吧：

今天知识点梳理：

1、C4D默认布料系统如何和刚体产生交互。

2、利用Syflex插件制作布料形态与流体颗粒产生交互。

3、redshift渲染realflow粒子的流程
