AI图文教程之教你用网格工具制作几何图形的效果

今天分享的教程给大家制作分形图片的制作方法，感兴趣的可以来学习一下！

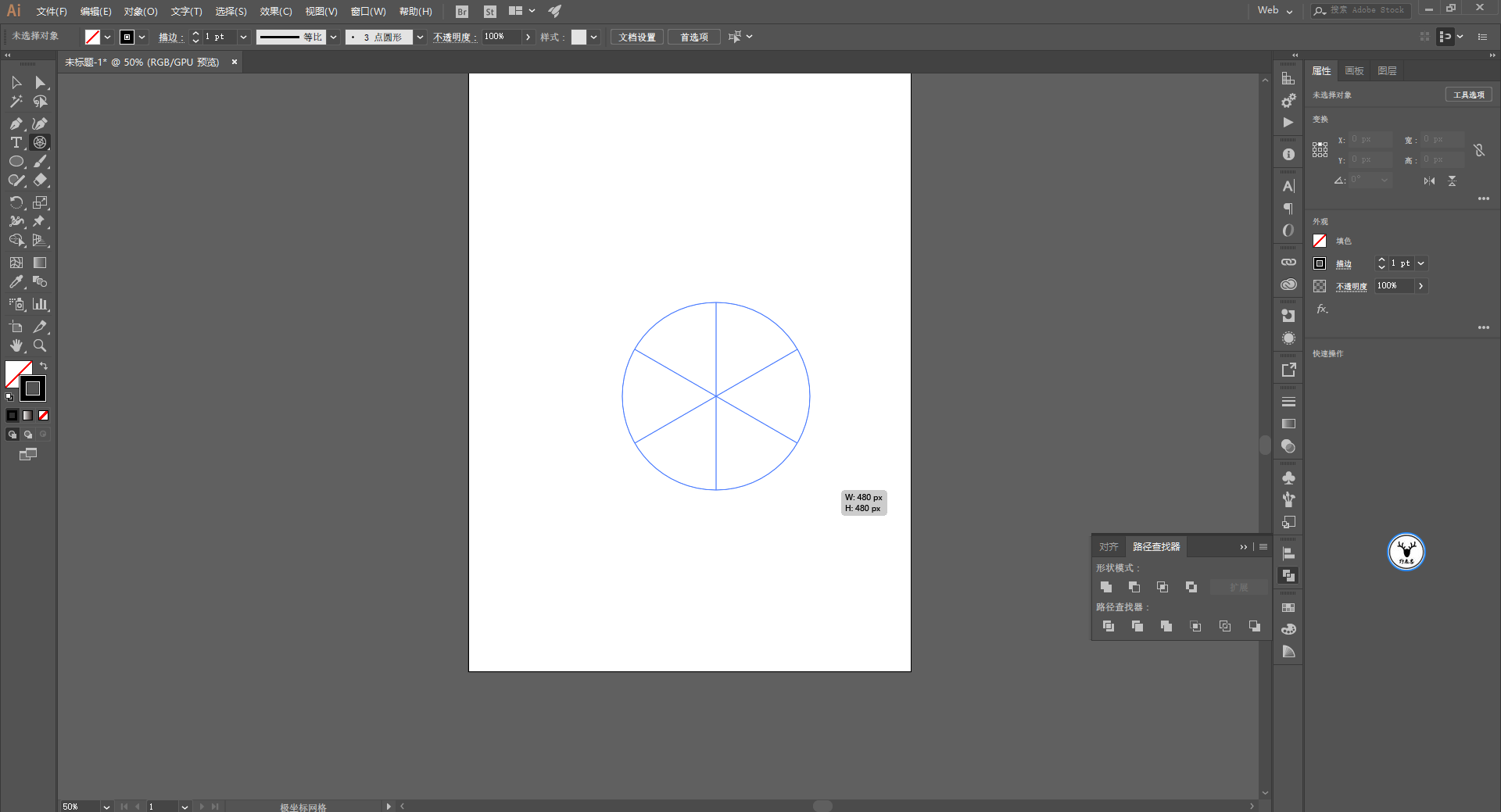

打开Ai，用极坐标网格工具，通过上下左右键调整圆环以及线段的数量，搞出如图所示的图案：

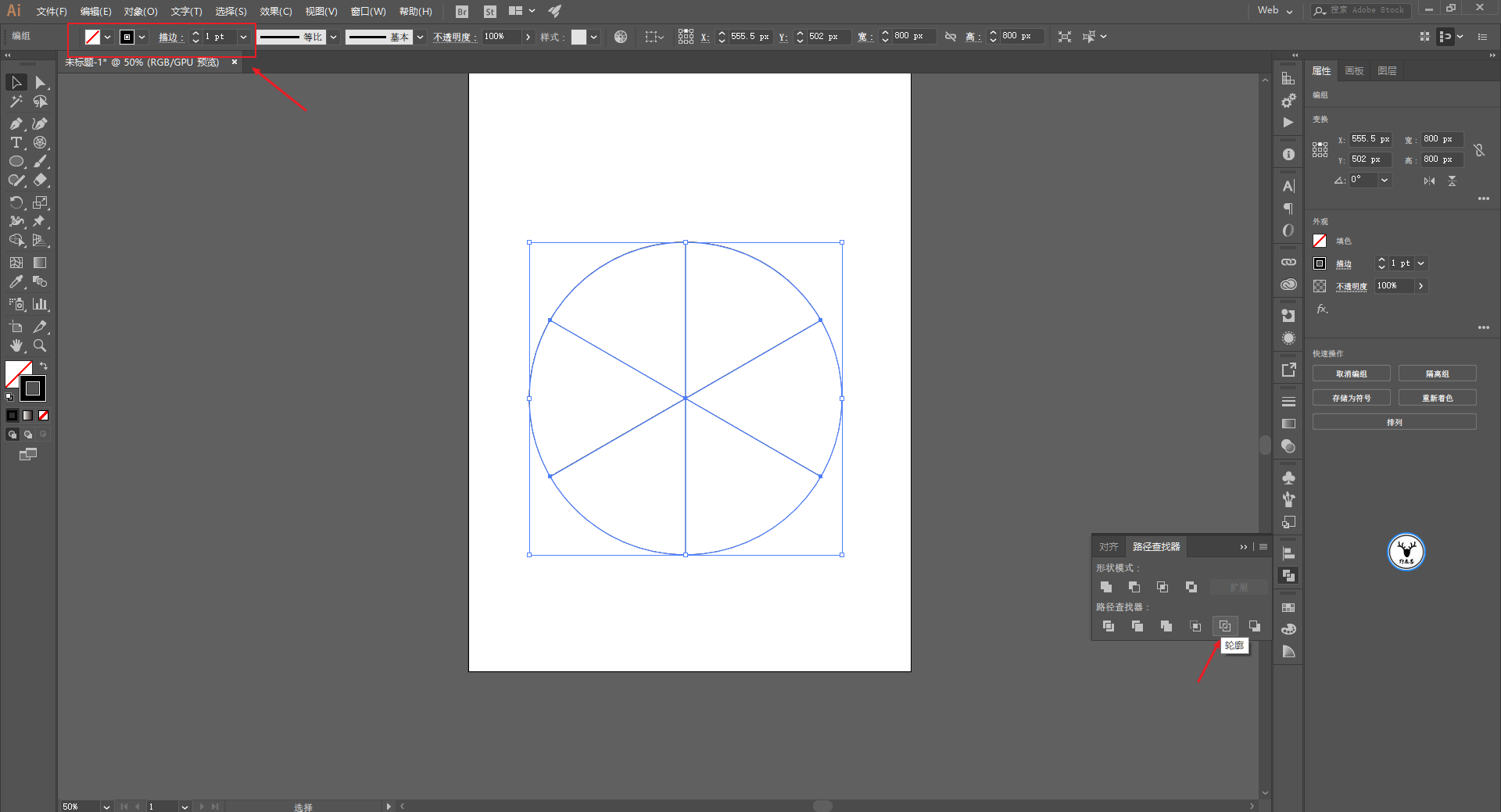

选中对象以后，执行路径查找器-轮廓以后，重新给上描边色：



取消编组以后，所有线段就被分割开了：

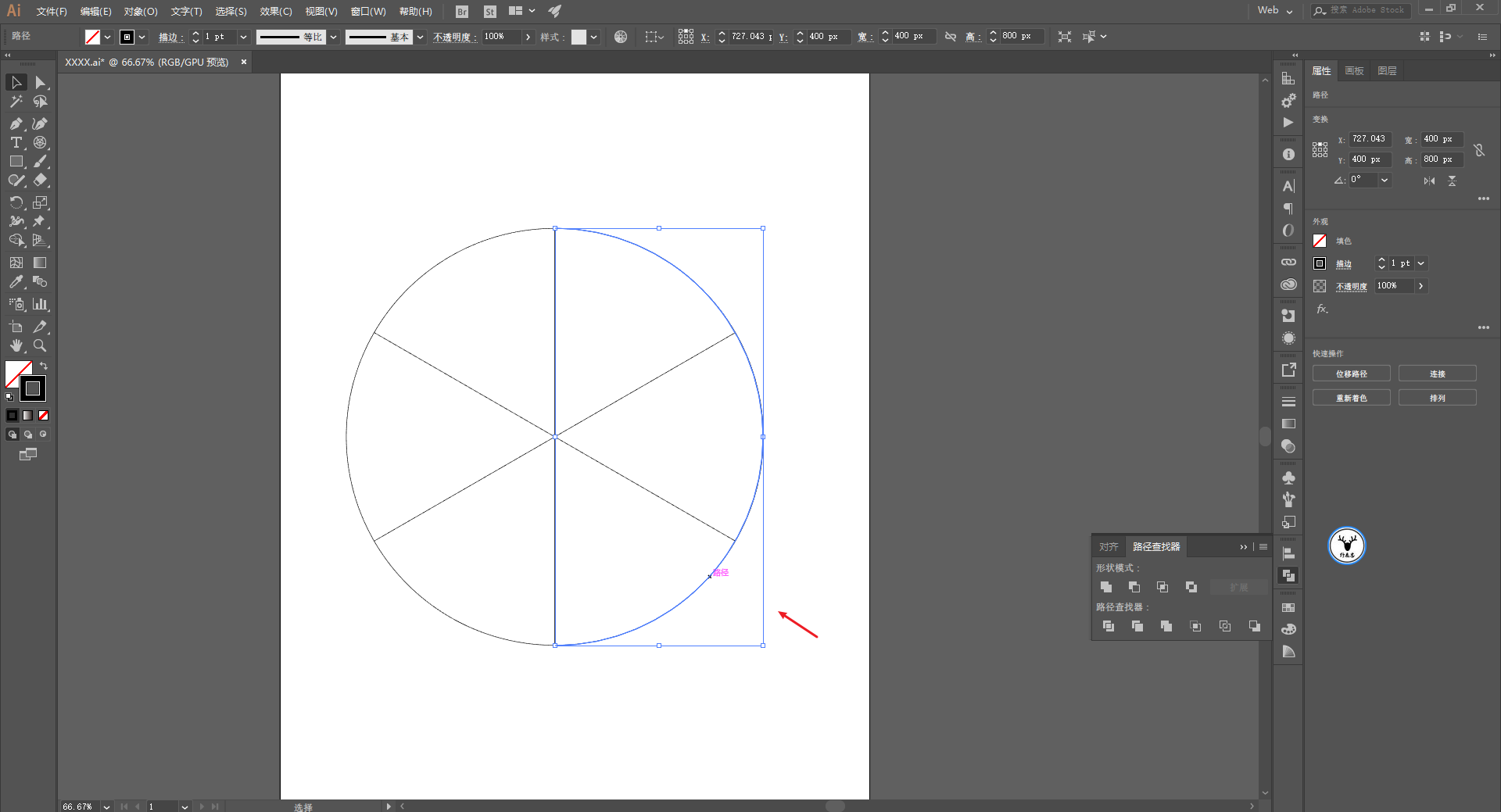

但是这里圆弧部分并没有按照六分之一被切割开，我们需要把它切割出来，只需要一个就行后面有用：

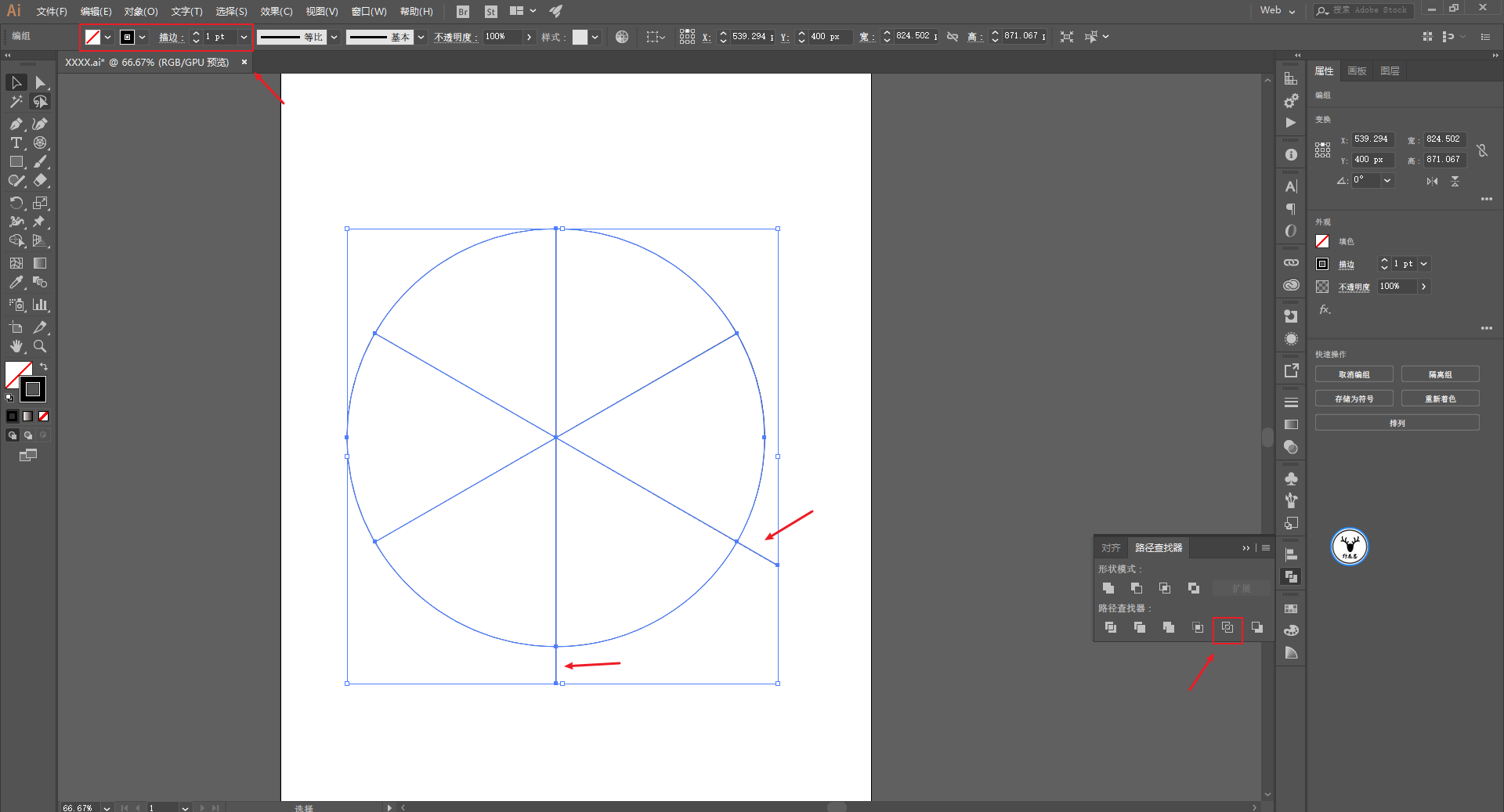

所以选中其中的两条线，稍微拉长一点以后，再次执行路径查找器-轮廓以后，重新给上描边色，取消编组，这样其中一个圆弧也就切割出来了：

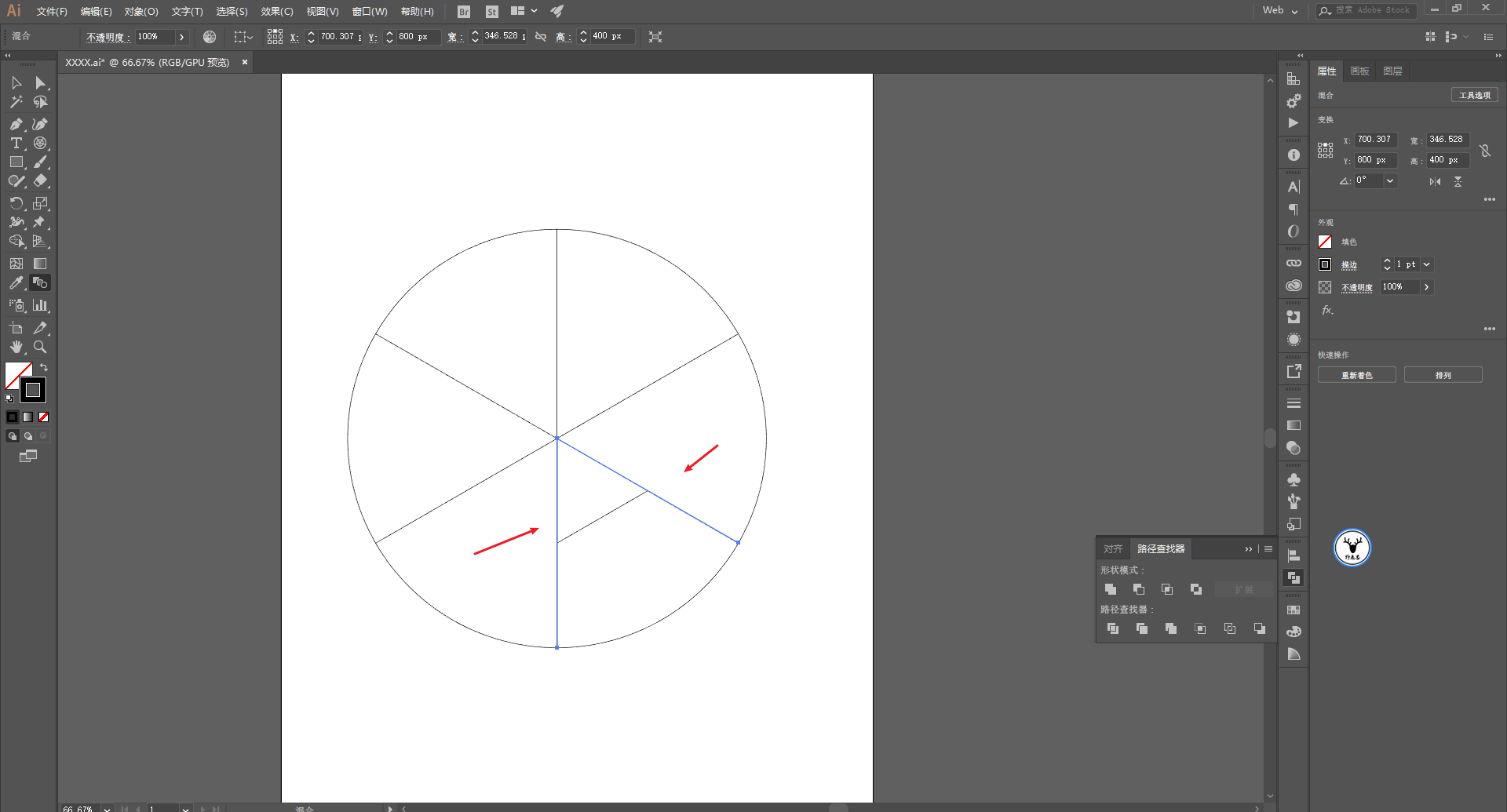

删除多余的部分以后，用混合工具对两条线进行混合：

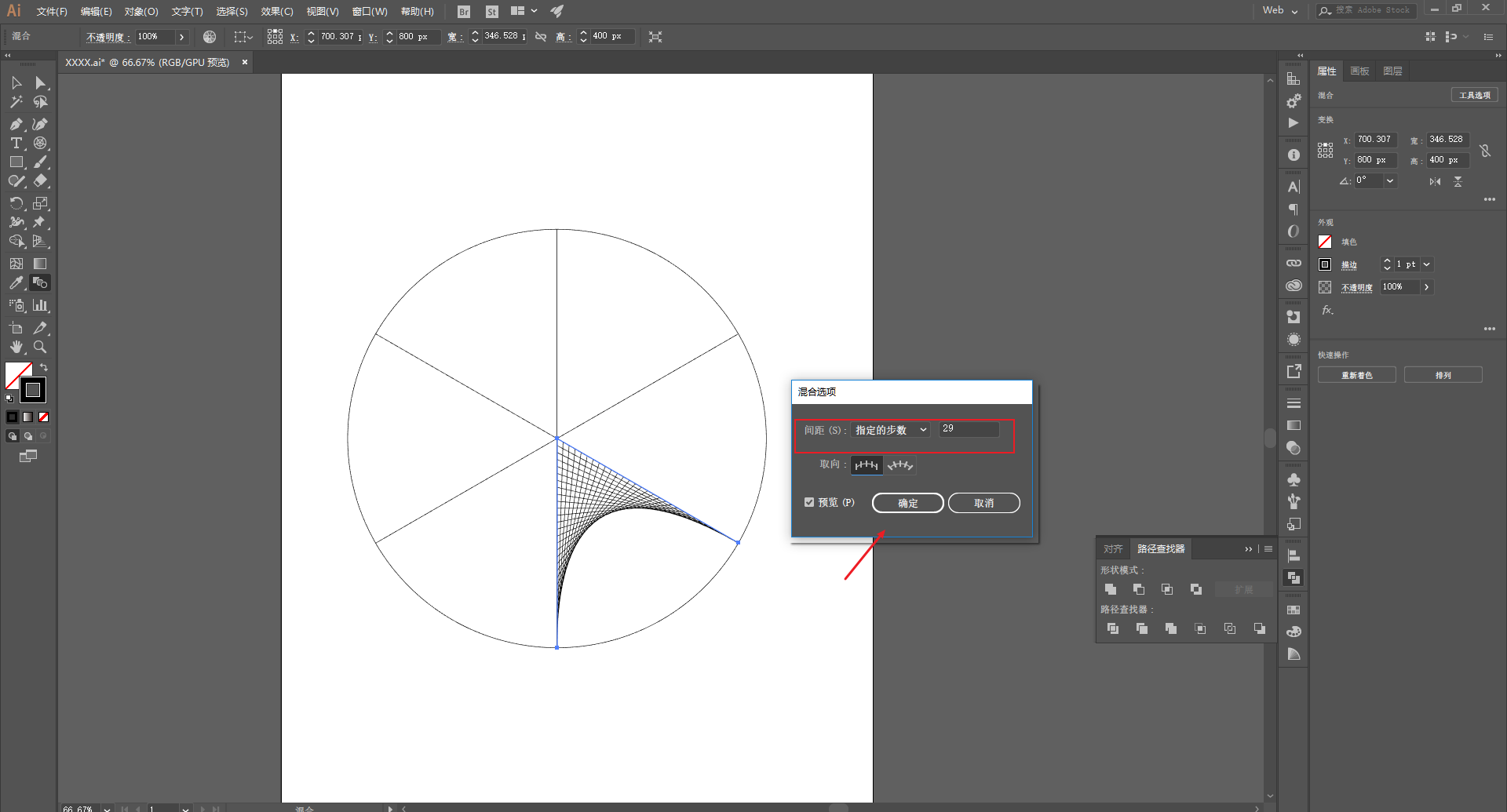

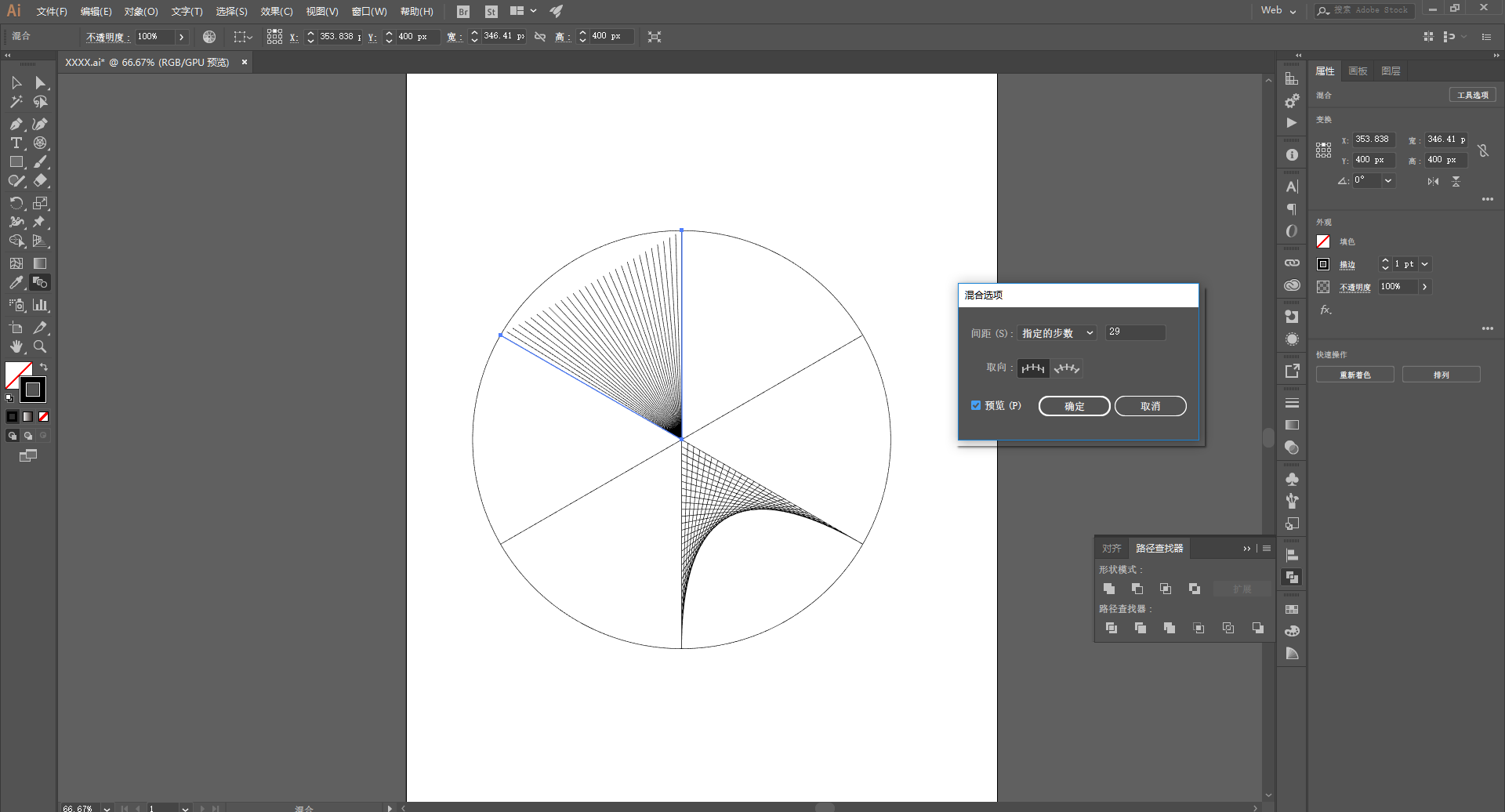

回车键调出混合选项，混合29步吧，就可以得到这样的效果：



可能你会认为正常情况下两条线段进行混合应该会得到这样的结果：



增加步数以后效果就是这个样子的：



为什么同样是两条线得到的结果却不一样呢，因为两条线做混合，软件自动进行头对头、尾对尾连接排序。

因此当我们画两条直线的时候，均以同样的起点开始画，那么混合出来的就是这样的：

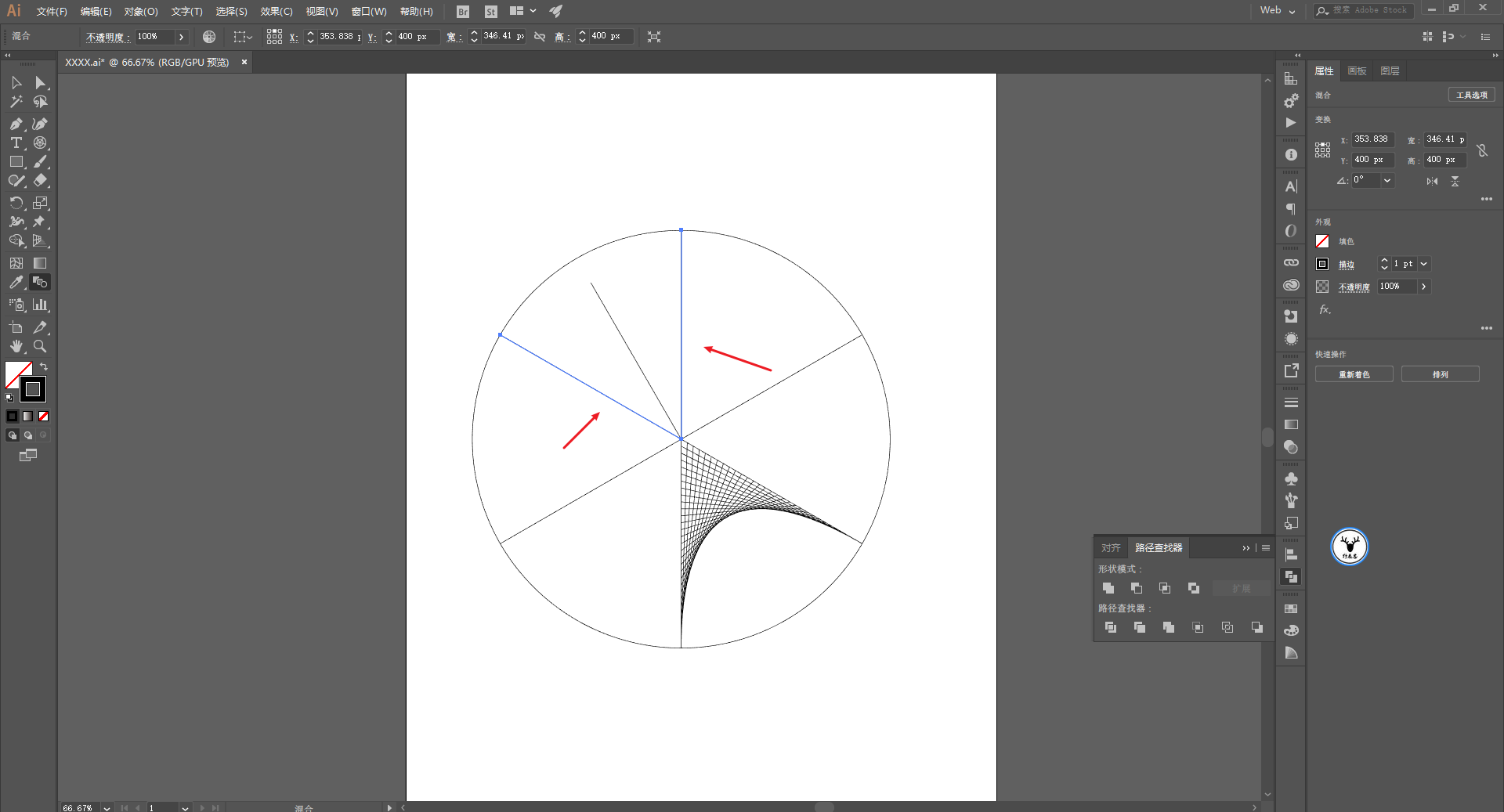

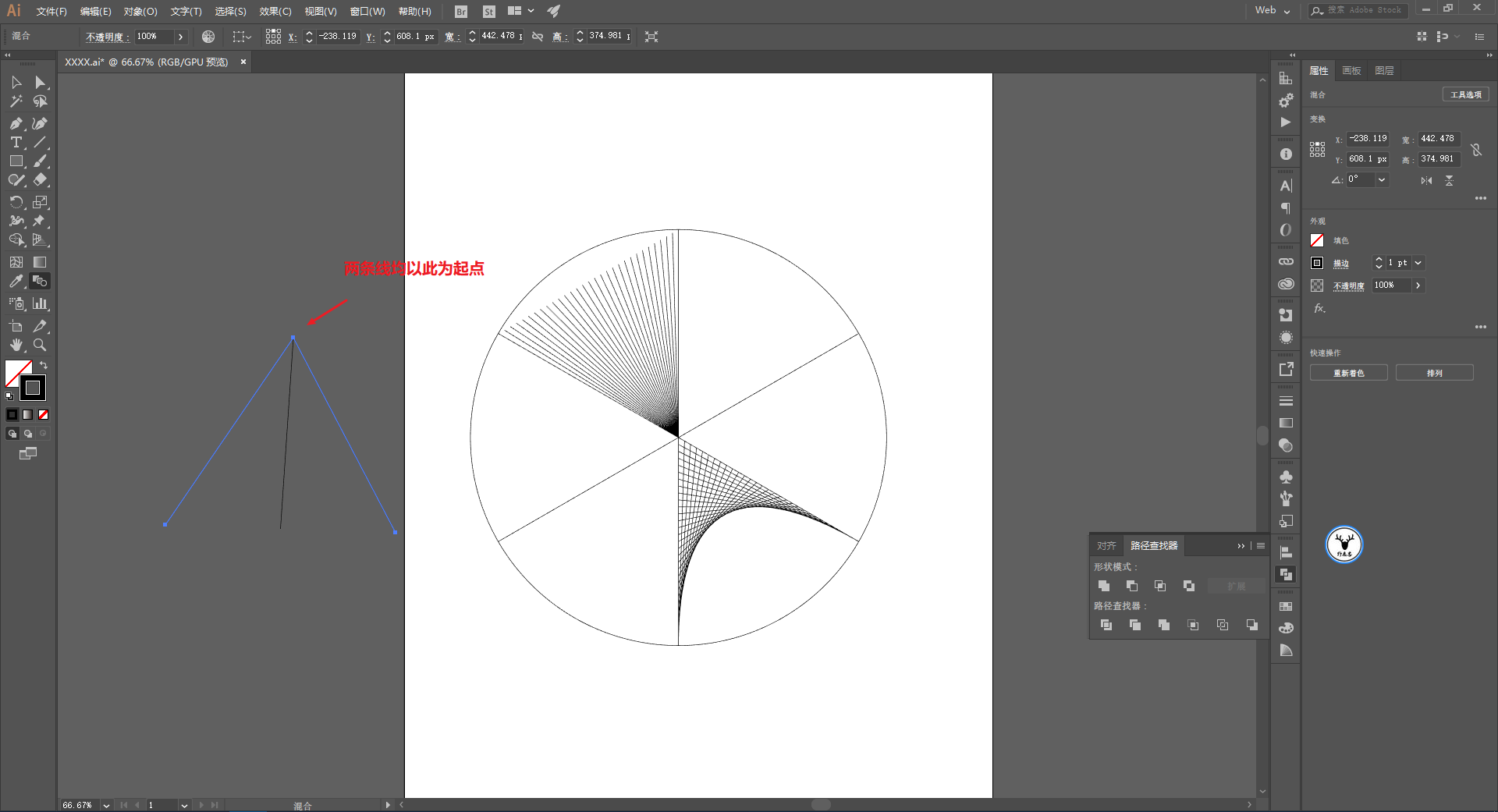

但当我们画直线的时候，是以如图所示的方法来画，混合以后就可以得到我们想要的效果，这里就是我瞎猫碰上死耗子瞎碰出来的效果了：

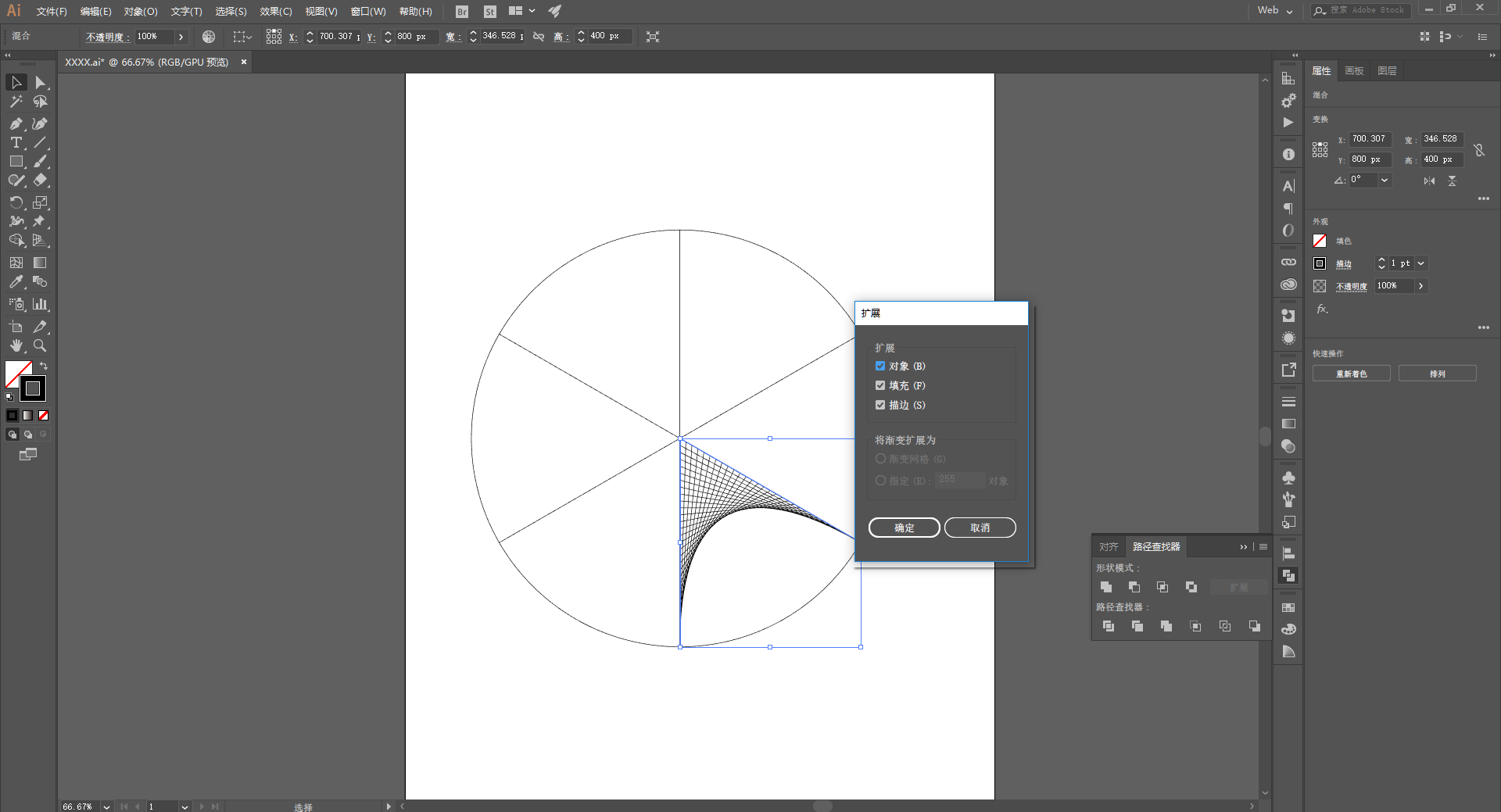

继续回到原效果上，将混合以后的对象扩展：

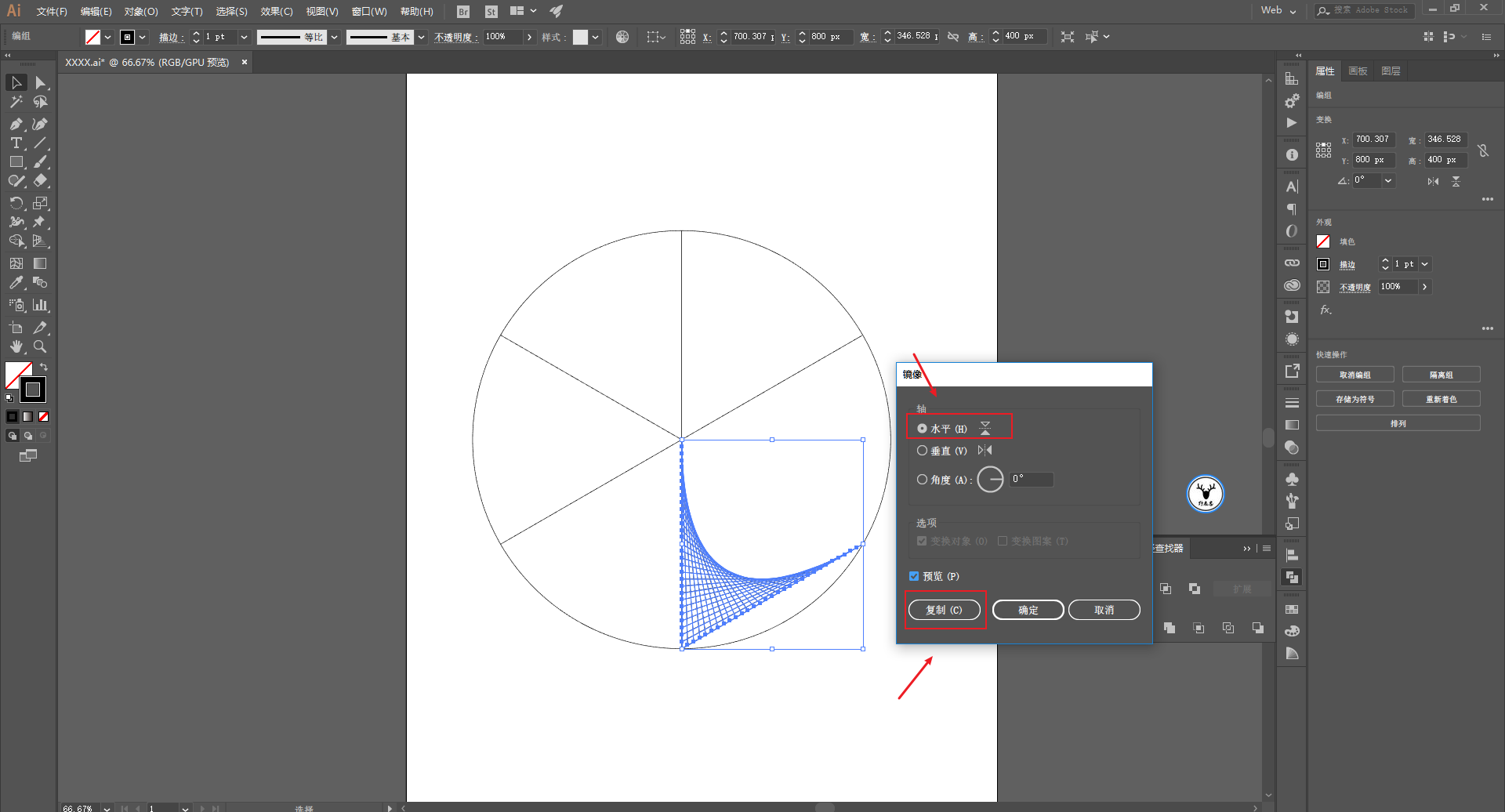

镜像工具水平对称一下，复制一份出来：

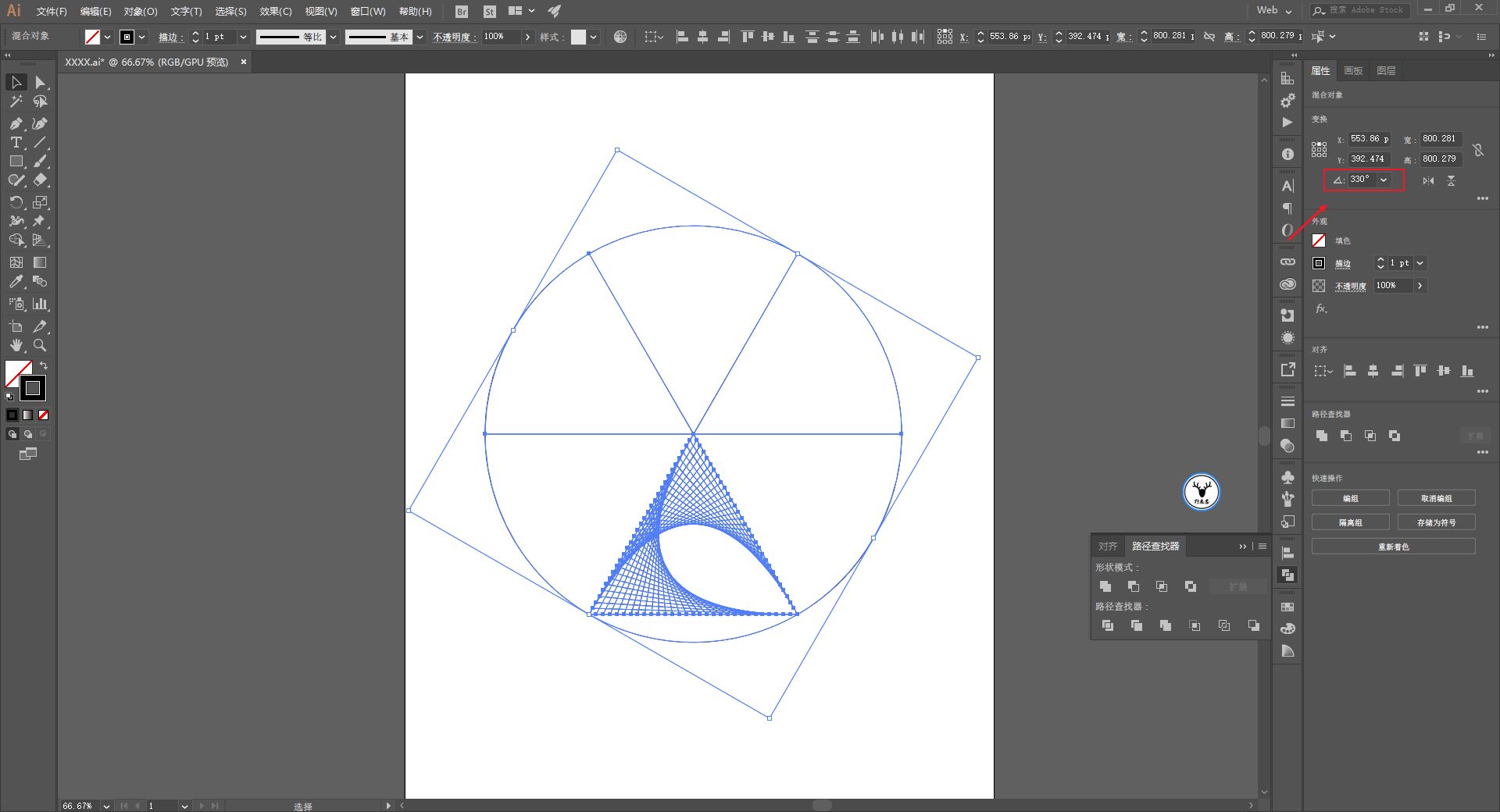

选中所有对象，旋转30度：

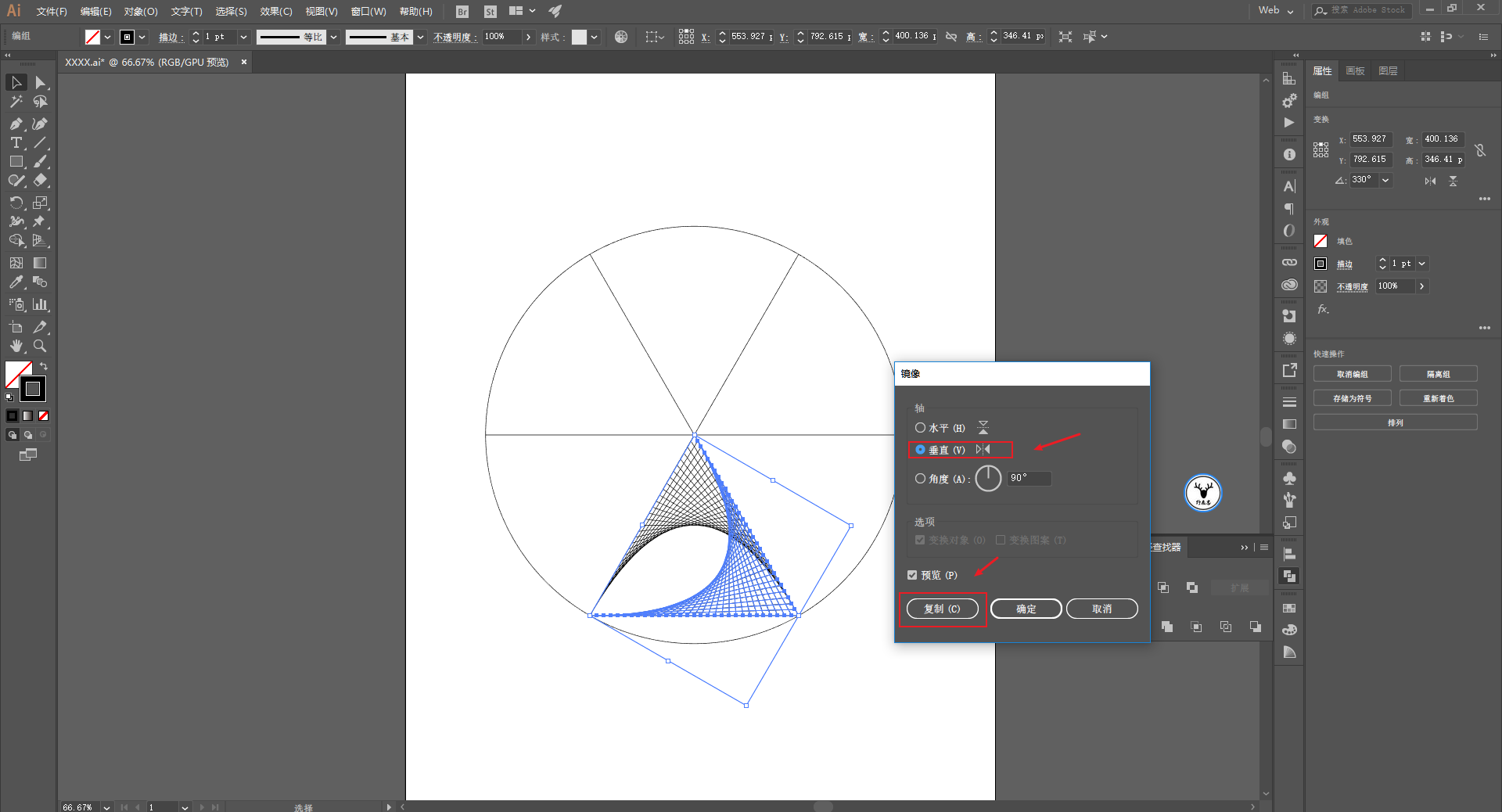

镜像工具垂直对称一下，复制一份出来：



画两个小的圆圈放在如图所示的位置，为了方便观察可以先换一个颜色：

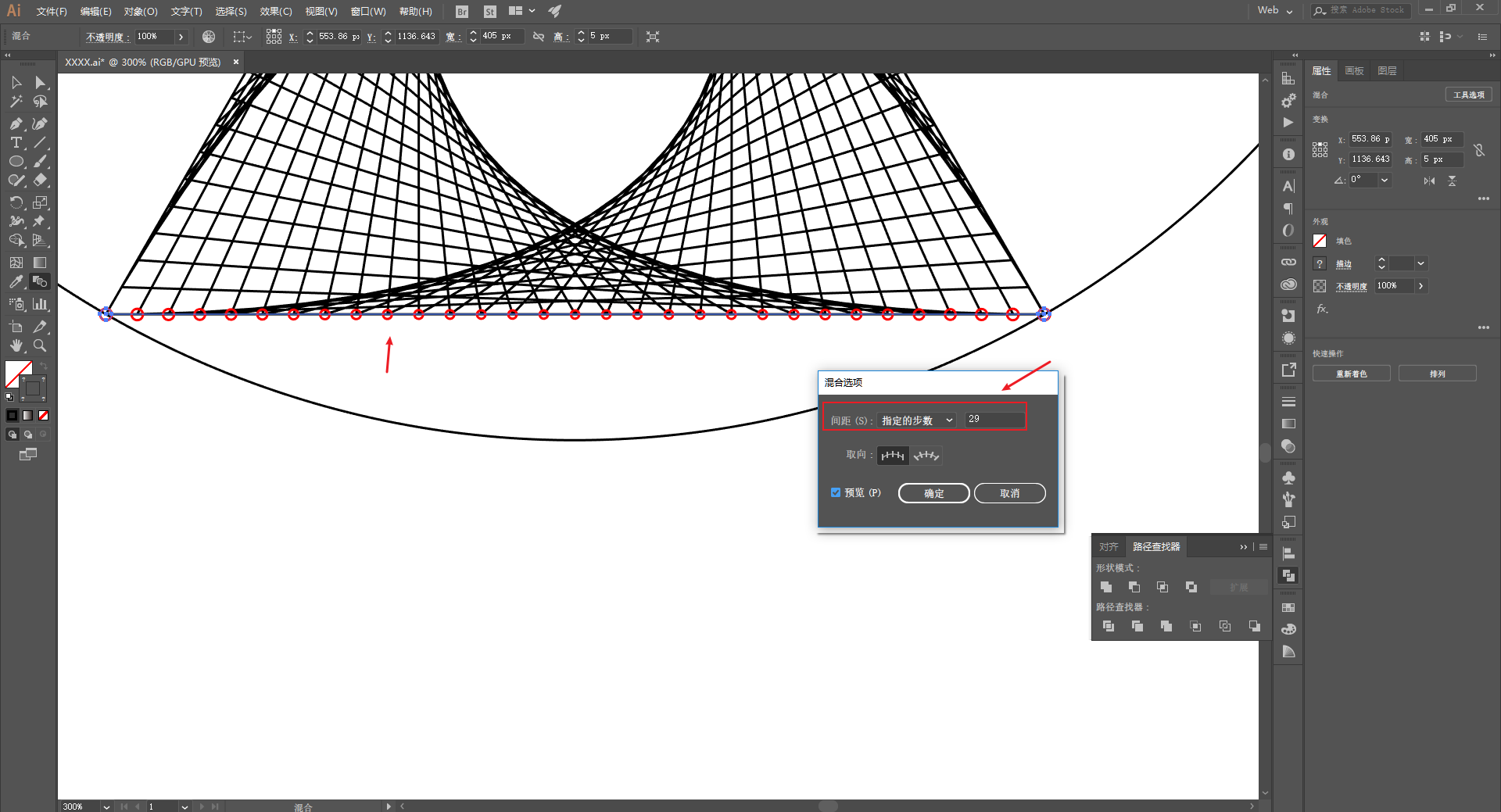

混合两个圆圈，混合的步数同样是29步，这样圆环和线段就是一一对应的：

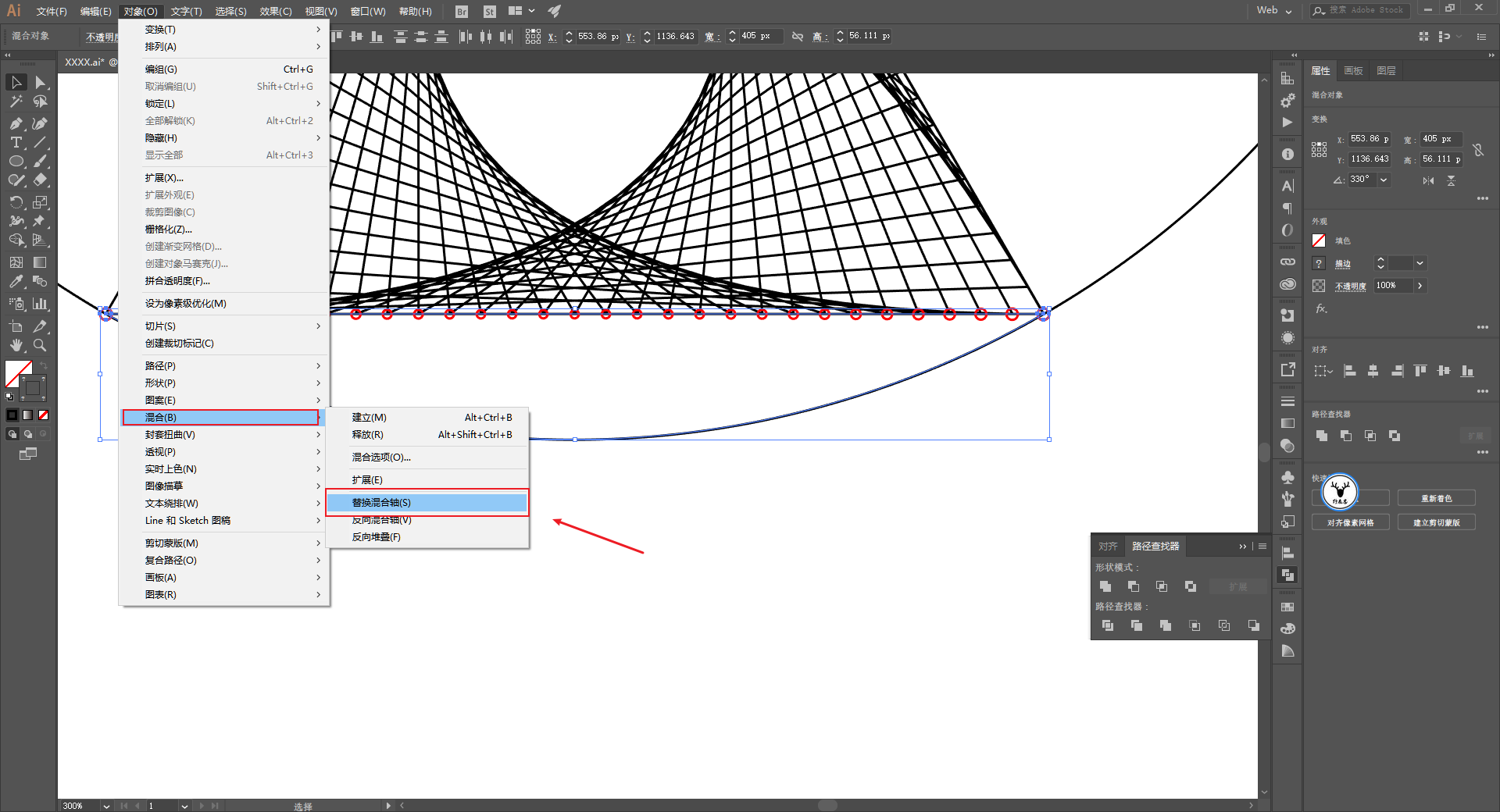

我们刚才不是把圆弧也切割出来了的么，选中圆弧和混合的对象执行对象-混合-替换混合轴：

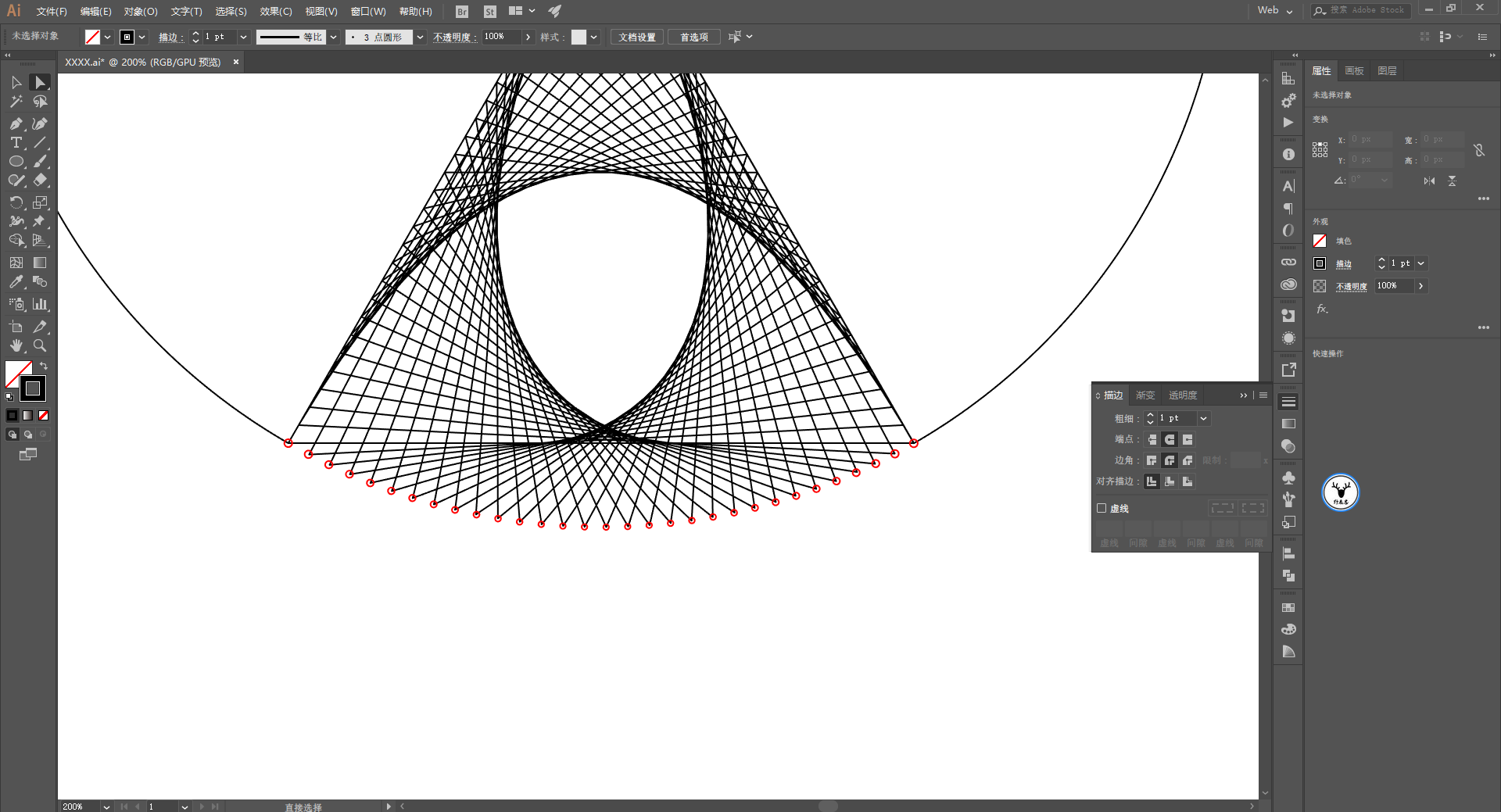

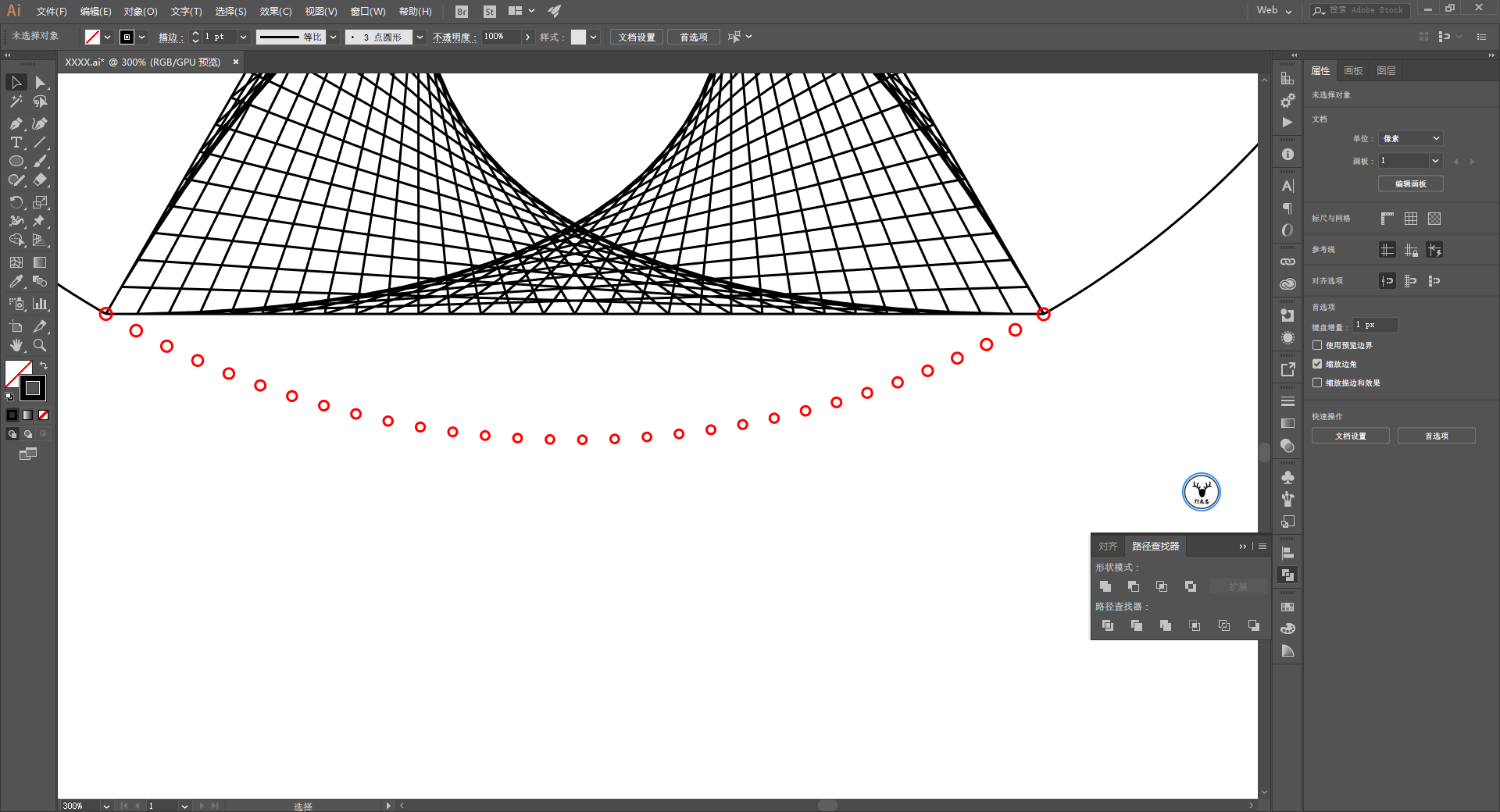

圆环就会分布在圆弧上了：

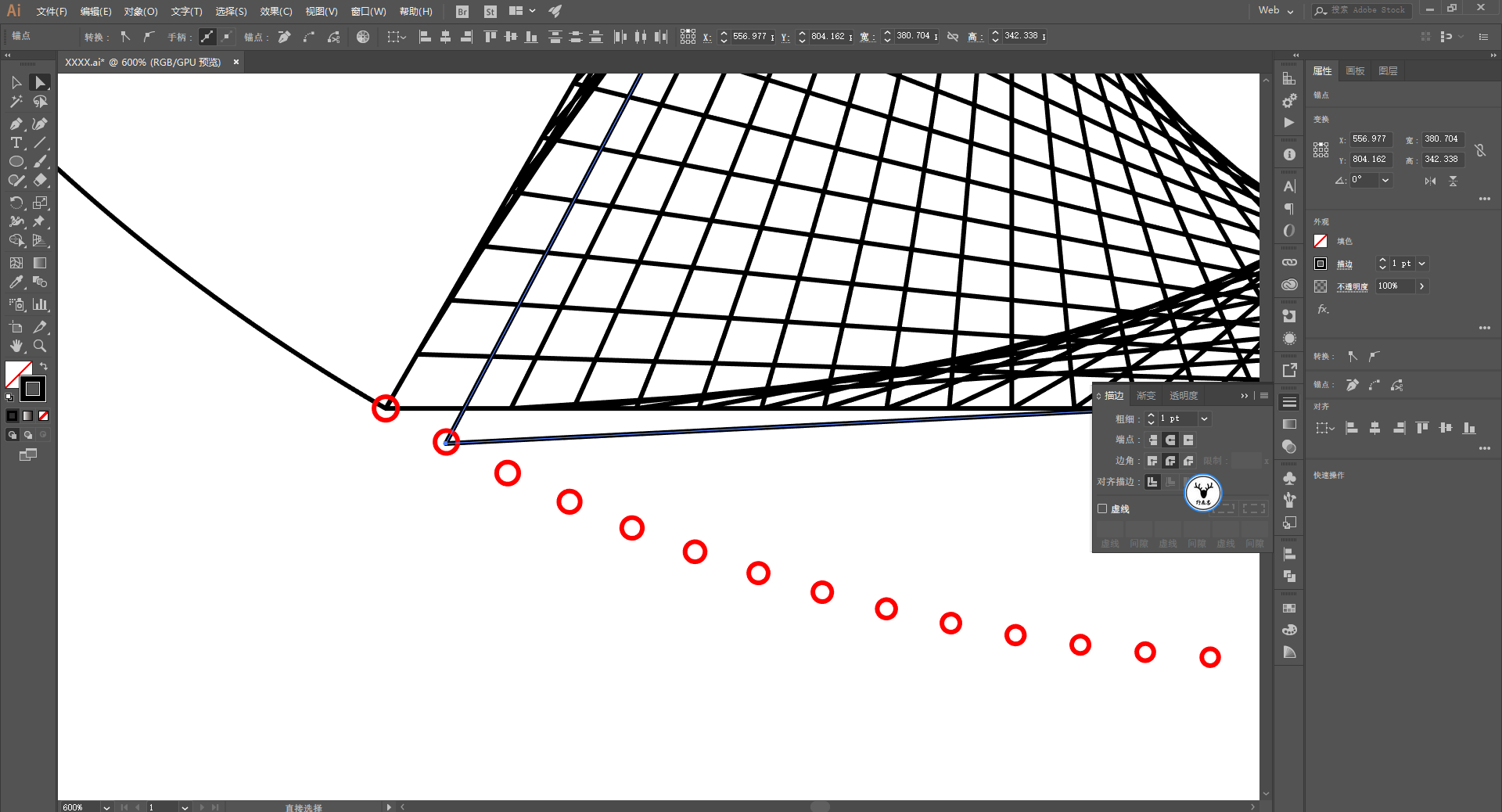

将上面混合的对象取消编组以后，让两个相交的线段以圆环的位置作为参考进行调整：

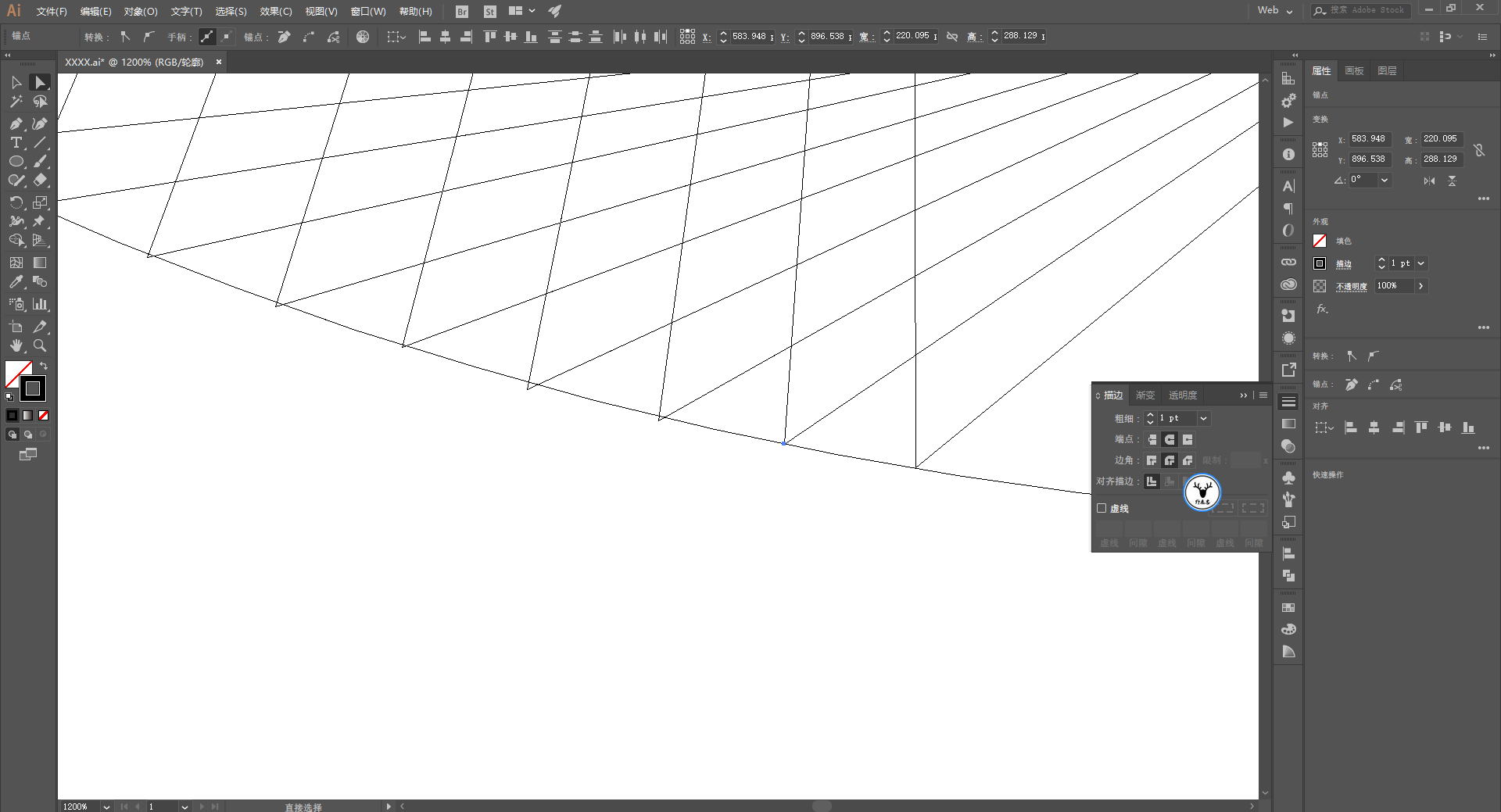

有时候你可能需要康秋Y进入线框模式进行微调，让尖角刚好与圆弧相交：



这里没有什么好说的，耐心一点吧，弄完以后大概是这样：



再次选中混合的圆圈，把混合释放：



选中圆弧重新给上描边色删除圆圈：

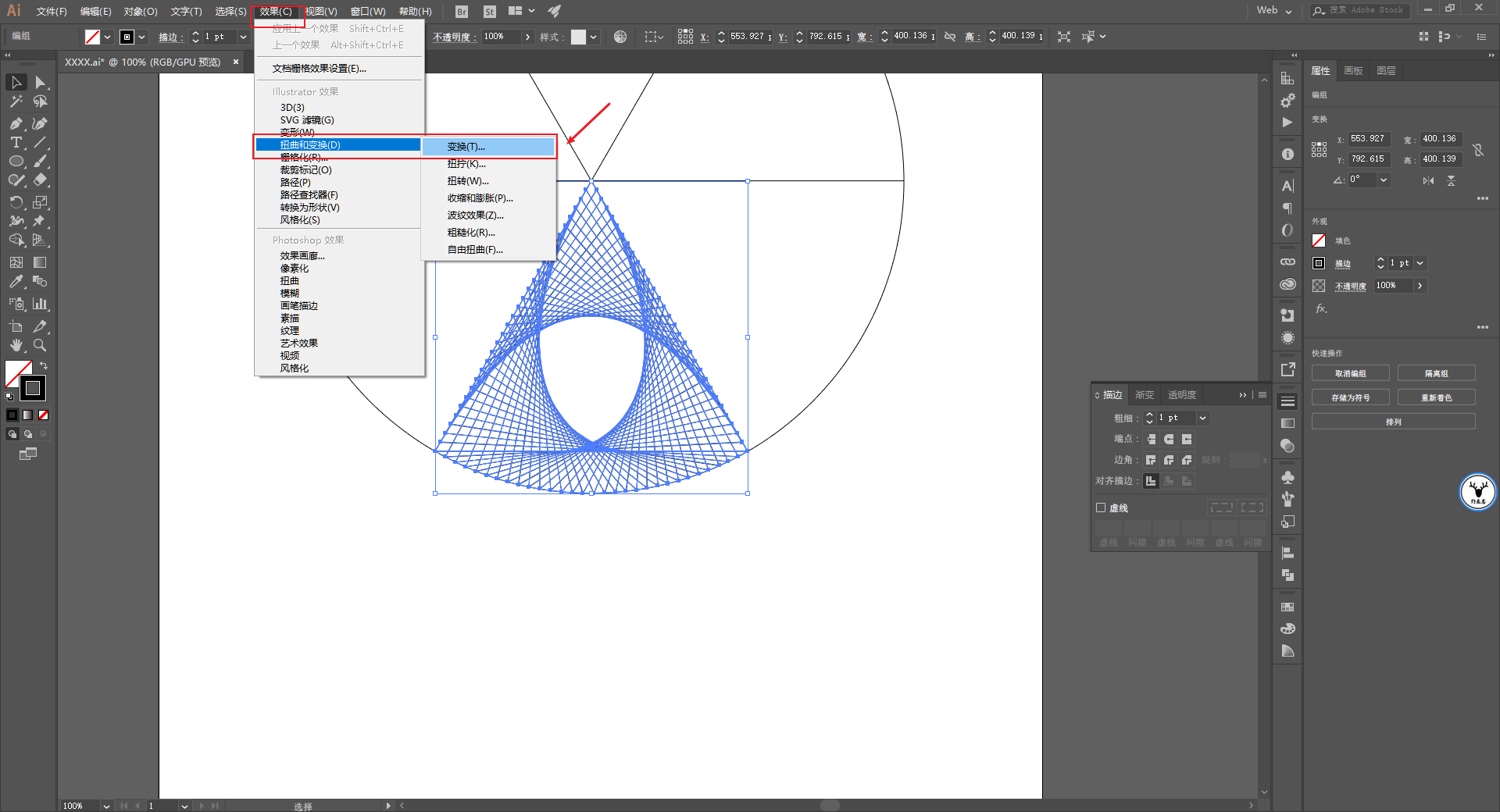

这样一个部分就做好了，胜利就在前方了，将这个对象全部选中编组，然后执行效果-扭曲和变换-变换：

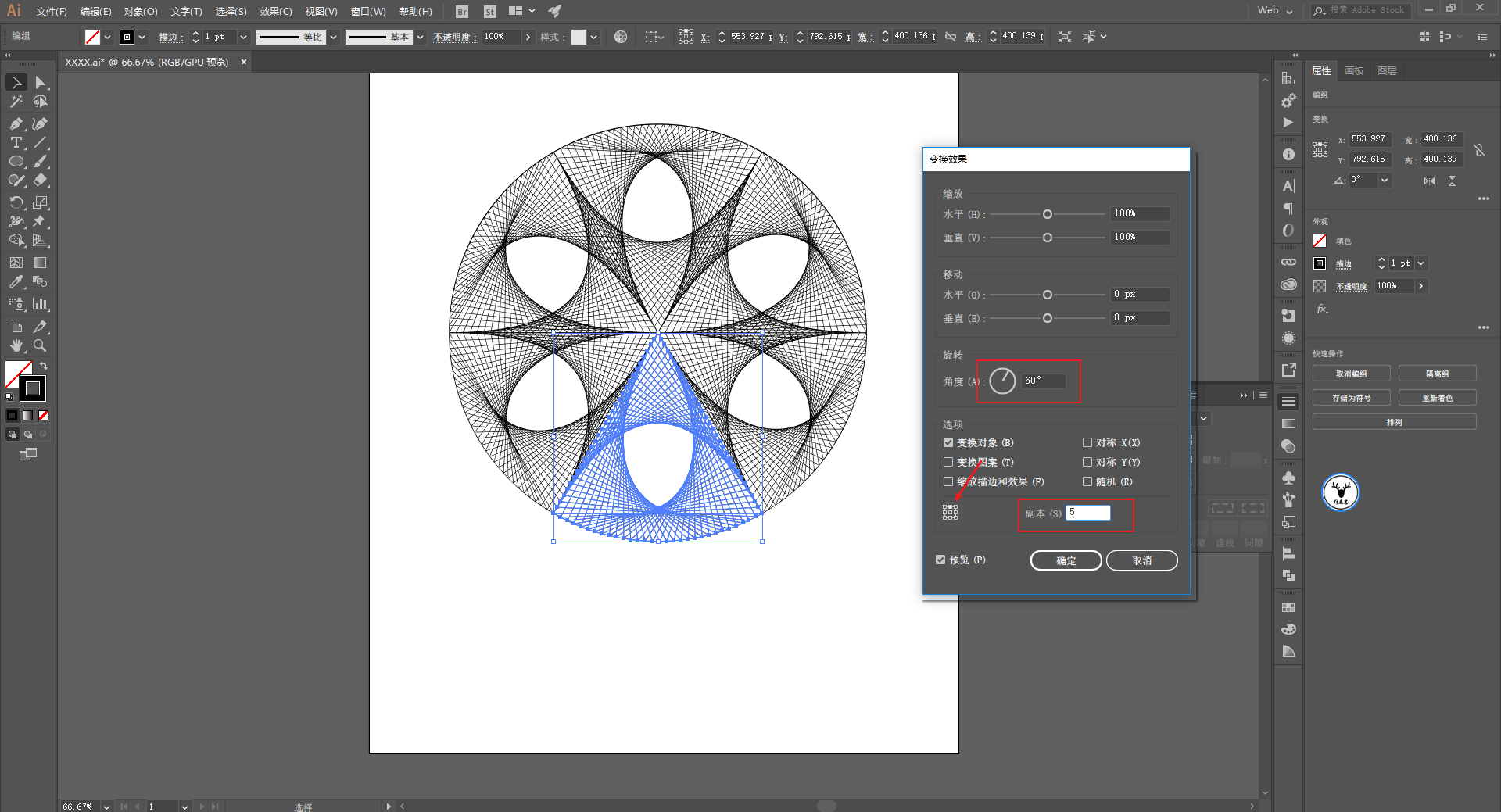

旋转60度，副本5份，注意中心点的位置，铛铛铛，效果出来啦：



最后老三样看看效果吧：
